在当今电子设备广泛普及且高度集成化的时代，电磁环境日益复杂。各种电子设备在运行过程中不仅会受到外界电磁干扰的影响，自身也会向周围空间发射电磁干扰，这可能导致设备工作异常，甚至引发严重的安全问题。电磁兼容性(Electromagnetic Compatibility，EMC)成为了衡量电子设备性能的重要指标。EMC 滤波器作为保障电子设备电磁兼容性的关键部件，在抑制电磁干扰方面发挥着至关重要的作用。本文将深入探讨 EMC 滤波器的工作原理、类型、应用场景以及设计与选择要点，帮助读者全面了解这一重要的电子元件。

EMC 滤波器的工作原理

干扰的产生与传播途径

电子设备产生的电磁干扰主要通过两种途径传播：传导干扰和辐射干扰。传导干扰是指电磁干扰沿着电源线、信号线等导体传播;辐射干扰则是通过空间以电磁波的形式传播。在实际应用中，传导干扰和辐射干扰往往同时存在，相互影响，给电子设备的正常运行带来诸多挑战。

滤波器的滤波机制

EMC 滤波器的核心作用是对通过的信号进行频率筛选，允许有用信号顺利通过，同时抑制干扰信号的传输。其工作原理基于电感和电容的频率特性。电感对高频电流呈现高阻抗，能够阻碍高频干扰电流的通过;电容则对高频信号呈现低阻抗，可将高频干扰信号旁路到地。通过合理设计电感、电容以及电阻等元件的组合，EMC 滤波器能够有效衰减特定频率范围内的电磁干扰。

以常见的电源 EMC 滤波器为例，它通常包含共模电感和差模电感。共模电感用于抑制共模干扰，共模干扰是指干扰电流在两根电源线(如火线和零线)上以相同方向流动，通过大地形成回路。共模电感的两个绕组绕在同一磁芯上，匝数相同，当共模电流通过时，两个绕组产生的磁通相互叠加，使电感呈现高阻抗，从而有效抑制共模干扰。差模电感用于抑制差模干扰，差模干扰是指干扰电流在两根电源线之间流动，差模电感对差模电流呈现高阻抗，阻碍差模干扰的传播。同时，滤波器中还会配置电容，进一步滤除高频干扰信号，将其旁路到地，确保输出的电源信号纯净，减少对设备的干扰。

EMC 滤波器的类型

按用途分类

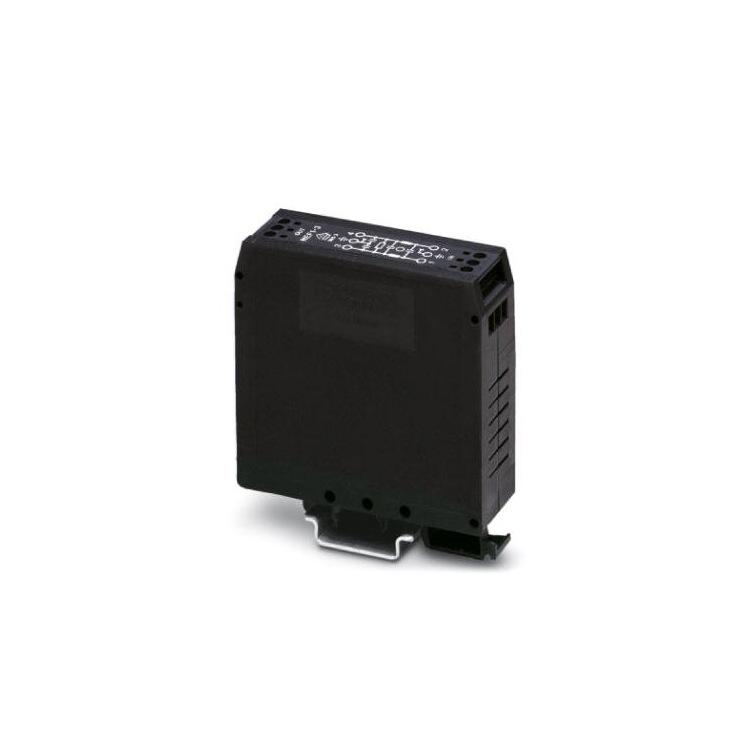

电源滤波器：主要应用于电源线路，用于抑制电源线上的传导干扰，确保设备获得稳定、纯净的电源供应。电源滤波器广泛应用于各类电子设备，从家用电器到工业设备，从计算机到通信基站等，能够有效防止电网中的干扰进入设备，同时也避免设备产生的干扰反馈到电网，影响其他设备的正常运行。

信号滤波器：用于信号线路，对各种信号进行滤波处理，保证信号在传输过程中的完整性和准确性。信号滤波器在通信领域应用极为广泛，例如在射频信号传输中，能够有效抑制杂散信号和干扰信号，提高信号的信噪比，确保通信质量。在音频信号处理中，信号滤波器可以去除音频信号中的噪声和干扰，提升音质。

天线滤波器：安装在天线与设备之间，用于抑制天线接收或发射的电磁干扰，提高天线的性能。天线滤波器对于无线通信设备至关重要，它能够帮助天线更好地接收和发送特定频率的信号，减少其他频率信号的干扰，增强通信的可靠性和稳定性。

按电路结构分类

LC 滤波器：由电感(L)和电容(C)组成，是最基本的滤波器类型。LC 滤波器根据电感和电容的连接方式不同，可分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器。低通滤波器允许低频信号通过，抑制高频信号;高通滤波器则相反，允许高频信号通过，抑制低频信号;带通滤波器只允许特定频率范围内的信号通过，抑制其他频率的信号;带阻滤波器则阻止特定频率范围内的信号通过，允许其他频率的信号通过。LC 滤波器结构简单，成本较低，在一些对滤波性能要求不是特别高的场合应用广泛。

π 型滤波器：其电路结构形似希腊字母 π，由两个电容和一个电感组成。π 型滤波器具有较好的滤波性能，能够同时抑制共模和差模干扰。它常用于对电磁兼容性要求较高的电子设备中，如医疗设备、航空航天设备等，能够有效减少设备对外界的电磁干扰，同时提高设备自身的抗干扰能力。

T 型滤波器：电路结构呈 T 字形，由两个电感和一个电容组成。T 型滤波器在抑制共模干扰方面具有独特的优势，适用于一些对共模干扰抑制要求较高的场合，如工业自动化控制系统，可有效防止共模干扰对系统中敏感元件的影响，保障系统的稳定运行。

EMC 滤波器的应用场景

消费电子领域

在智能手机、平板电脑、笔记本电脑等消费电子设备中，EMC 滤波器发挥着重要作用。随着这些设备功能的不断强大，内部电路复杂度增加，电磁干扰问题日益突出。EMC 滤波器安装在设备的电源输入端口和信号传输线路上，能够有效抑制设备内部电路产生的电磁干扰，防止其干扰其他电子设备，同时也能抵御外界电磁干扰对设备的影响，确保设备稳定运行，提升用户体验。例如，在智能手机中，EMC 滤波器可保障射频信号的稳定传输，避免通话中断、信号丢失等问题;在笔记本电脑中，能够防止电源干扰对主板上敏感元件的损害，延长设备使用寿命。

工业自动化领域

工业自动化设备通常工作在复杂的电磁环境中，电机的启停、电焊机的工作等都会产生大量的电磁干扰。EMC 滤波器在工业自动化领域的应用极为广泛，用于保护可编程逻辑控制器(PLC)、变频器、传感器等设备免受电磁干扰的影响。例如，在自动化生产线中，PLC 控制系统通过 EMC 滤波器能够可靠地接收和发送控制信号，避免因电磁干扰导致的控制失误，确保生产线的高效、稳定运行。同时，EMC 滤波器还能减少工业设备对外界的电磁辐射，符合相关的电磁兼容标准，避免对周围其他设备和人员造成影响。

通信领域

通信基站、卫星通信设备、无线接入点等通信设备对电磁兼容性要求极高。EMC 滤波器用于通信设备的电源和信号线路，能够有效抑制通信设备自身产生的杂散信号和干扰信号，防止其对其他通信频段造成干扰。同时，EMC 滤波器还能增强通信设备对外部电磁干扰的抵御能力，确保通信信号的准确传输，提高通信质量。在 5G 通信时代，随着通信频段的增加和通信速率的提升，对 EMC 滤波器的性能要求也越来越高，高性能的 EMC 滤波器成为保障 5G 通信网络稳定运行的关键部件之一。

医疗设备领域

医疗设备的安全性和可靠性至关重要，电磁干扰可能会影响医疗设备的检测结果和治疗效果，甚至危及患者的生命安全。EMC 滤波器广泛应用于各类医疗设备，如心电图机、核磁共振成像设备、超声诊断仪等。在心电图机中，EMC 滤波器可去除外界电磁干扰和设备内部电路产生的噪声，确保心电图信号的准确采集和显示，为医生的诊断提供可靠依据。在核磁共振成像设备中，EMC 滤波器能够保证设备在强磁场环境下稳定运行，避免电磁干扰对成像质量的影响，提高诊断的准确性。

EMC 滤波器的设计与选择要点

滤波性能要求

根据应用场景和设备对电磁兼容性的要求，确定 EMC 滤波器的滤波性能指标，如插入损耗、截止频率、阻抗匹配等。插入损耗是衡量滤波器滤波效果的重要指标，它表示滤波器对干扰信号的衰减能力，插入损耗越大，滤波效果越好。截止频率决定了滤波器允许通过的信号频率范围，需要根据实际应用中有用信号和干扰信号的频率分布来合理选择。同时，滤波器的输入输出阻抗应与电路中的其他元件阻抗相匹配，以确保信号的有效传输和良好的滤波效果。

工作环境因素

考虑 EMC 滤波器的工作环境，包括温度、湿度、振动等因素。在高温环境下，滤波器的元件参数可能会发生变化，影响其滤波性能，因此需要选择耐高温的元件或采用特殊的散热设计。在高湿度环境中，滤波器可能会出现受潮、短路等问题，应选择具有良好防潮性能的滤波器。对于在振动环境下工作的设备，滤波器的结构设计应具有足够的机械强度，防止因振动导致元件松动或损坏。

安装空间与成本

根据设备的安装空间限制，选择合适尺寸和形状的 EMC 滤波器。在一些小型化的电子设备中，空间有限，需要选择体积小巧、结构紧凑的滤波器。同时，成本也是一个重要的考虑因素，在满足滤波性能要求的前提下，应尽量选择成本较低的滤波器。可以通过优化滤波器的设计、选择合适的材料和生产工艺等方式来降低成本。

认证与标准

确保所选择的 EMC 滤波器符合相关的国际、国家和行业标准，如欧盟的 CE 认证、美国的 FCC 认证等。这些认证标准对滤波器的电磁兼容性、安全性等方面都有严格的要求，符合认证标准的滤波器能够保证其质量和性能，同时也有助于设备通过相关的电磁兼容测试，顺利进入市场。

EMC 滤波器作为保障电子设备电磁兼容性的关键部件，在现代电子技术中发挥着不可或缺的作用。通过深入了解 EMC 滤波器的工作原理、类型、应用场景以及设计与选择要点，电子工程师和电子设备制造商能够更好地选择和应用 EMC 滤波器，提高电子设备的电磁兼容性，确保设备在复杂的电磁环境下稳定、可靠地运行。随着电子技术的不断发展，对电磁兼容性的要求将越来越高，EMC 滤波器的技术也将不断创新和进步，为电子设备的发展提供更有力的支持。
