在当今能源转型和电子设备不断升级的时代，电力电子技术正经历着一场深刻变革。传统硅基功率半导体在面对高温、高频、高功率应用场景时，逐渐显露出局限性。而碳化硅(SiC)场效应管，作为第三代半导体技术的杰出代表，凭借其卓越的性能，为电力电子领域带来了新的曙光，正引领着行业迈向一个全新的发展阶段。

碳化硅场效应管的工作原理

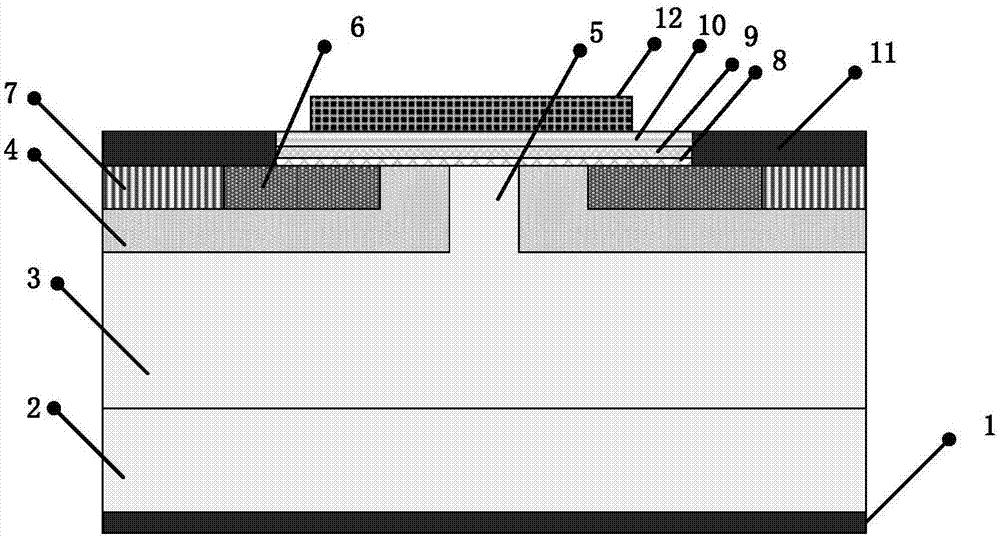

碳化硅场效应管，全称为碳化硅金属氧化物半导体场效应晶体管(SiC MOSFET)，属于电压控制型器件。其工作机制基于栅极电压对沟道导电能力的调控。当在栅极(G)与源极(S)之间施加正电压时，栅极下方的绝缘层(通常为二氧化硅)会产生电场。这一电场促使半导体中的电荷重新分布，当栅极电压超过特定的阈值电压时，源极与漏极(D)之间便会形成导电沟道。此时，若在漏极和源极间施加电压，电流就能从源极经导电沟道流向漏极。而且，栅极电压越高，沟道宽度越大，允许通过的电流也就越大。这种精确的电压控制电流特性，使得 SiC MOSFET 能够高效地实现电能的转换与控制。

碳化硅场效应管的优势

高耐压能力

碳化硅材料具有宽禁带特性，其能带宽度远大于硅材料。这使得 SiC MOSFET 能够承受极高的电压，击穿电压通常可在 600V 至 15kV 范围。相比之下，传统硅基 MOSFET 在高电压应用上显得力不从心。高耐压能力让 SiC MOSFET 在高压电源、高压变换器以及电动汽车的高电压驱动系统等领域大显身手，能够可靠地应对高电压环境，保障系统稳定运行。

低导通电阻

SiC MOSFET 的导通电阻显著低于硅 MOSFET。在实际电路运行中，较低的导通电阻意味着电流通过时产生的能量损耗大幅降低。以电动汽车的功率模块为例，使用 SiC MOSFET 可有效减少导通损耗，提高电能利用效率，进而延长电动汽车的续航里程。

快速开关速度

碳化硅材料具备高电子迁移率，赋予了 SiC MOSFET 更快的开关速度。在高频应用场景中，它能够以极快的速度在导通和关断状态间切换。这不仅减少了开关过程中的能量损耗，还提升了功率密度。例如在太阳能逆变器中，SiC MOSFET 凭借快速开关速度，能够实现更高频率的功率转换，提高逆变器的整体效率，降低能量在转换过程中的损失。

出色的高温性能

碳化硅材料的热稳定性远优于硅材料。SiC MOSFET 能够在高达 150℃甚至更高的温度环境下正常工作，而硅 MOSFET 的工作温度一般被限制在 125℃以下。在工业设备、重型电机以及电力系统等需要在高温环境下运行的场景中，SiC MOSFET 的高温性能优势得以充分体现。这不仅提升了系统在高温工况下的稳定性，还减少了对复杂散热系统的依赖，降低了系统的设计和维护成本。

碳化硅场效应管的应用场景

电动汽车领域

在电动汽车中，SiC MOSFET 广泛应用于车载充电器和电动机驱动系统。在车载充电器方面，其高耐压和低导通损耗特性，使得充电器能够以更高的效率将交流电转换为直流电为电池充电，同时还能减少充电器的体积和重量。在电动机驱动系统中，SiC MOSFET 快速的开关速度和低损耗特性，有助于提升电机的控制精度和运行效率，使电动汽车的加速性能和续航里程得到显著改善。

太阳能逆变器领域

传统太阳能逆变器采用硅基 MOSFET 时，开关损耗较大，导致整体效率不高。SiC MOSFET 凭借高开关频率和低开关损耗的优势，大幅提升了太阳能逆变器的效率，减少了功率转换过程中的能量损失。在大型光伏发电站等对逆变器效能和可靠性要求极高的场景中，SiC MOSFET 已成为理想的功率器件选择，助力提高光伏发电的整体效益。

工业设备与电力电子领域

在工业设备中，如变频器、电力因数校正、DC - DC 和 AC - DC 转换器等应用场景，SiC MOSFET 的高频、高功率和高效率特性得到充分发挥。它能够提高系统的功率密度，减小系统体积，同时因其低开关损耗，可在高频率下高效运行，降低了整体设计复杂度，为工业自动化和电力系统的优化升级提供了有力支持。

碳化硅场效应管的选型与设计要点

选型要点

电压等级：根据实际应用电路中的最高工作电压，合理选择 SiC MOSFET 的耐压等级，需预留一定的安全裕量，以确保器件在各种工况下都能可靠运行。

电流容量：考虑电路中可能出现的最大电流，选择能够满足电流承载需求的 SiC MOSFET。同时，要关注器件在不同温度下的电流降额特性，保证在高温环境中也能正常工作。

导通电阻：导通电阻直接影响器件的导通损耗，在满足其他性能要求的前提下，尽量选择导通电阻低的型号，以提高系统效率。

设计注意事项

栅极驱动设计：SiC MOSFET 栅极电压要求较高，为减少导通损耗，需将栅极电压设置在合适水平，且栅极驱动电路要能提供足够电流以保障开关过程稳定。可通过优化栅极电阻(Rg)改善栅极驱动性能，同时要注意应对米勒效应，可采用具有米勒钳位功能的驱动 IC 来减少米勒效应的影响，提升开关效率。

寄生参数优化：在高频应用中，SiC MOSFET 的寄生电感和寄生电容影响显著。在设计应用电路时，需精心优化 PCB 布局，合理规划线路走向，尽量降低寄生电感和电容，以确保器件在高频下的高效运行。

碳化硅场效应管以其卓越的性能，正在重塑电力电子领域的格局。尽管目前在应用中还面临一些挑战，如成本相对较高、技术应用不够成熟等，但随着技术的持续进步和产业规模的不断扩大，其成本将逐渐降低，应用也将更加广泛。未来，SiC MOSFET 有望在更多领域实现突破，为推动绿色能源发展、构建智能电网以及促进工业自动化进程发挥关键作用，引领电力电子技术迈向更加高效、智能的新时代。
