一文读懂共模滤波器:工作机制、种类及应用指南

在现代电子设备高度普及的时代,电磁环境变得日益复杂。各类电子设备在运行过程中不仅会受到外界电磁干扰的影响,自身也会向周围空间发射电磁干扰,这对设备的正常运行和可靠性构成了严峻挑战。为了确保电子设备能够在复杂电磁环境中稳定工作,电磁兼容性(EMC)成为了至关重要的考量因素。共模滤波器作为一种关键的电磁干扰抑制器件,在提升电子设备电磁兼容性方面发挥着不可或缺的作用。本文将深入探讨共模滤波器的工作原理、类型、应用场景以及选型要点,帮助读者全面了解这一重要的电子元件。

共模滤波器的工作原理

共模干扰的产生与传播

共模干扰是电磁干扰的一种重要形式,它是指干扰电流在两根或多根导线上以相同方向流动,并通过大地或其他参考平面形成回路的干扰现象。在电子设备中,共模干扰的产生来源多种多样。例如,当设备接入市电电网时,电网中的高频噪声、雷电感应等干扰信号可能会通过电源线进入设备,形成共模干扰;设备内部的开关电源、电机等部件在工作过程中也会产生共模干扰,并通过电源线、信号线等传导至其他部分。此外,空间中的电磁辐射也可能在设备的线缆上感应出共模电压,进而产生共模干扰电流。共模干扰不仅会影响设备自身的正常工作,还可能通过线缆传导至其他设备,造成更大范围的干扰问题。

共模滤波器的滤波机制

共模滤波器主要由共模电感和电容组成,其核心工作原理是利用电感和电容对不同频率信号的特性来抑制共模干扰。共模电感是共模滤波器的关键元件,它由两个或多个匝数相同、绕向相同的绕组绕在同一个磁芯上构成。当共模电流通过共模电感时,由于两个绕组的绕向相同,它们在磁芯中产生的磁通方向相同,相互叠加,使得共模电感呈现出很高的感抗,对共模电流起到了很强的阻碍作用。根据电感的感抗公式 XL=2πfL(其中 XL为感抗,f为频率,L为电感量),频率越高,感抗越大,因此共模电感对高频共模干扰具有显著的抑制效果。

同时,共模滤波器中还会配置电容,通常采用 Y 电容,它连接在电源线与大地之间。Y 电容的作用是将共模干扰信号旁路到大地,进一步降低共模干扰对设备的影响。Y 电容的容值一般较小,以避免在正常工作电压下产生过大的漏电流。在共模滤波器的工作过程中,共模电感和 Y 电容相互配合,共同作用,将共模干扰电流衰减到足够低的水平,使得进入设备的电源或信号更加纯净,从而有效提高了设备的抗干扰能力。

共模滤波器的类型

铁氧体磁环共模滤波器

铁氧体磁环共模滤波器是一种较为常见且结构简单的共模滤波器。它由一个铁氧体磁环和穿过磁环的线缆组成,线缆在磁环上绕制一定的匝数。当共模电流通过线缆时,在铁氧体磁环中产生磁场,由于铁氧体材料具有高磁导率和高损耗特性,能够将共模电流的能量转化为热能消耗掉,从而起到抑制共模干扰的作用。铁氧体磁环共模滤波器具有成本低、安装方便等优点,适用于对空间要求不高、干扰频率范围较宽的场合,如电脑主机电源线、USB 数据线等。

电感式共模滤波器

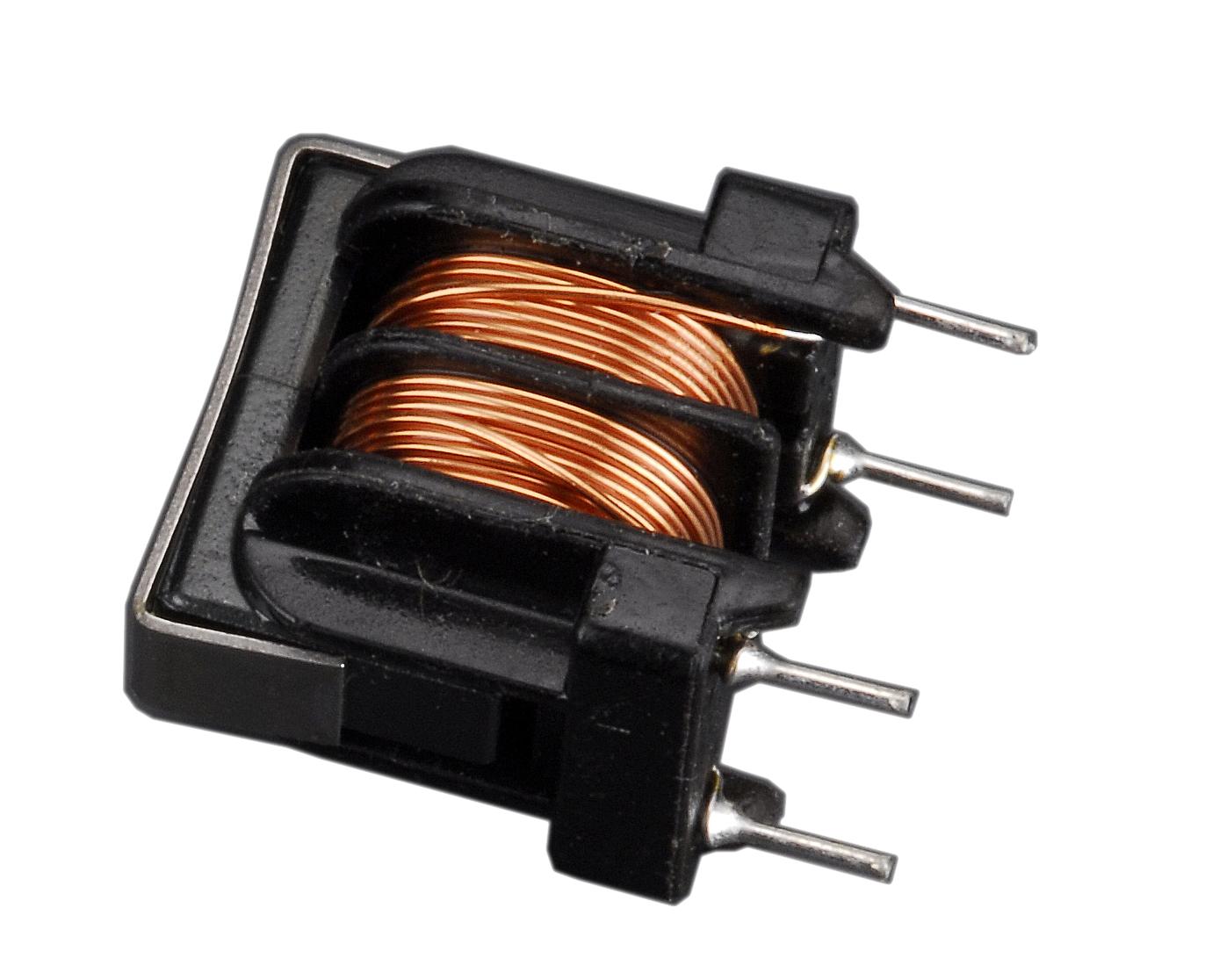

电感式共模滤波器主要由共模电感和电容组成,其共模电感通常采用绕线式结构,将绕组绕在磁芯上。这种共模滤波器的电感量和电容值可以根据实际应用需求进行精确设计和调整,从而能够对特定频率范围内的共模干扰实现高效抑制。电感式共模滤波器具有较高的滤波性能,能够满足对电磁兼容性要求较高的应用场景,如通信设备、医疗设备等。但它的体积相对较大,成本也较高。

集成式共模滤波器

随着电子技术的不断发展,为了满足电子产品小型化、集成化的需求,集成式共模滤波器应运而生。集成式共模滤波器将共模电感、电容以及其他相关元件集成在一个芯片或模块中,具有体积小、重量轻、性能稳定等优点。它通常采用先进的半导体制造工艺,能够在有限的空间内实现高性能的共模滤波功能。集成式共模滤波器广泛应用于智能手机、平板电脑、可穿戴设备等小型电子设备中,为这些设备提供了有效的电磁干扰抑制解决方案。

共模滤波器的应用场景

电源系统

在各类电子设备的电源输入端,共模滤波器是必不可少的元件。它能够有效抑制来自市电电网的共模干扰,防止其进入设备内部,对设备的电源模块和其他电子元件造成损害。同时,共模滤波器还能阻止设备自身产生的共模干扰反馈到电网,影响其他设备的正常运行。例如,在服务器电源、工业电源等应用中,共模滤波器的使用可以确保电源系统的稳定性和可靠性,提高设备的工作效率。

通信系统

通信设备对电磁兼容性要求极高,共模干扰可能会导致通信信号失真、误码率增加甚至通信中断。在通信系统中,共模滤波器被广泛应用于各种通信接口,如以太网接口、RS485 接口、光纤接口等,以及通信线缆上。它能够有效抑制通信线路中的共模干扰,保证通信信号的准确传输,提高通信质量。在 5G 通信基站、卫星通信设备等高端通信领域,共模滤波器的性能直接影响着通信系统的稳定性和可靠性。


工业自动化

工业自动化环境中存在着大量的电磁干扰源,如电机、变频器、电焊机等。这些干扰源产生的共模干扰可能会影响工业自动化设备的正常运行,导致控制信号错误、传感器测量不准确等问题。共模滤波器在工业自动化设备中得到了广泛应用,如可编程逻辑控制器(PLC)、传感器、电机驱动器等。它能够有效提高工业自动化设备的抗干扰能力,确保生产线的稳定运行,提高生产效率和产品质量。

医疗设备

医疗设备的安全性和可靠性至关重要,任何电磁干扰都可能对患者的生命安全造成威胁。共模滤波器在医疗设备中起着关键的电磁干扰抑制作用,能够保障医疗设备的正常运行,确保医疗诊断和治疗的准确性。例如,在心电图机、核磁共振成像设备、超声诊断仪等医疗设备中,共模滤波器可以有效抑制外界电磁干扰和设备内部产生的共模干扰,为医生提供准确的诊断信息,保障患者的健康。

共模滤波器的选型要点

频率特性

根据实际应用场景中需要抑制的共模干扰频率范围,选择具有合适频率特性的共模滤波器。不同类型的共模滤波器在不同频率段的滤波效果有所差异,例如铁氧体磁环共模滤波器在低频段具有较好的滤波效果,而电感式共模滤波器则在高频段表现更出色。在选型时,需要参考共模滤波器的频率响应曲线,确保其能够有效抑制目标频率范围内的共模干扰。

额定电流

共模滤波器的额定电流应大于实际电路中可能通过的最大电流。如果实际电流超过共模滤波器的额定电流,可能会导致滤波器过热甚至损坏,从而影响其滤波性能和使用寿命。在选择共模滤波器时,需要根据电路的负载情况和工作电流,合理确定额定电流参数。

插入损耗

插入损耗是衡量共模滤波器滤波效果的重要指标,它表示在特定频率下,共模滤波器对共模干扰信号的衰减能力。插入损耗越大,说明共模滤波器对共模干扰的抑制效果越好。在选型时,应根据实际应用对滤波效果的要求,选择具有足够插入损耗的共模滤波器。同时,需要注意插入损耗在不同频率下的变化情况,确保在整个需要抑制的频率范围内都能满足滤波要求。

安装空间

考虑到电子设备的空间限制,在选择共模滤波器时,需要根据设备的安装空间大小,选择合适尺寸和形状的共模滤波器。对于小型电子设备,如智能手机、可穿戴设备等,应优先选择体积小、集成度高的集成式共模滤波器;而对于空间较为充裕的设备,如工业控制柜、服务器机箱等,可以选择体积较大但性能更优的电感式共模滤波器。

成本因素

在满足滤波性能和其他技术要求的前提下,成本也是一个重要的考虑因素。不同类型和规格的共模滤波器价格存在一定差异,在选型时需要综合考虑设备的成本预算和共模滤波器的性价比,选择既能满足应用需求又具有合理成本的共模滤波器。

共模滤波器作为保障电子设备电磁兼容性的关键元件,在现代电子技术中发挥着不可替代的作用。通过深入了解共模滤波器的工作原理、类型、应用场景以及选型要点,电子工程师和电子设备制造商能够更好地选择和应用共模滤波器,提高电子设备的抗干扰能力,确保设备在复杂的电磁环境下稳定、可靠地运行。随着电子技术的不断发展,对电磁兼容性的要求将越来越高,共模滤波器的技术也将不断创新和进步,为电子设备的发展提供更有力的支持。
