在现代电子设备中，电路面临着各种复杂的电气环境挑战，过电压现象时有发生。从日常使用的家电产品到工业领域的大型设备，电路系统的稳定性与安全性至关重要。压敏电阻作为一种高效的过电压保护元件，在电路保护中发挥着不可替代的作用。本文将深入探讨压敏电阻的工作原理、特性参数、常见类型、应用场景以及选用要点，帮助读者全面了解这一关键的电子元件。

压敏电阻的工作原理

压敏电阻，全称电压敏感电阻(Voltage Dependent Resistor，VDR)，其电阻值会随施加在两端的电压变化而显著改变。压敏电阻通常由多晶半导体陶瓷材料制成，典型的如氧化锌(ZnO)压敏电阻。在正常工作电压下，压敏电阻呈现出极高的电阻值，几乎相当于开路状态，对电路的正常运行几乎没有影响，此时流过压敏电阻的电流极小，可忽略不计。

当电路中出现异常过电压时，压敏电阻两端的电压超过其阈值电压(也称为压敏电压)，压敏电阻内部的晶界结构会发生变化，导致其电阻值急剧下降，瞬间变为低阻状态。这使得大量电流能够通过压敏电阻，将过电压产生的能量迅速泄放，从而有效地限制了电路中的电压幅值，保护了后端的电子元件免受过高电压的损害。一旦过电压消失，压敏电阻又能迅速恢复到高阻状态，不影响电路的正常工作。

压敏电阻的特性参数

压敏电压(V1mA)：在规定的温度和直流电流(通常为 1mA)条件下，压敏电阻两端的电压值。压敏电压是压敏电阻的重要参数，它决定了压敏电阻在电路中开始起保护作用的电压点。不同应用场景对压敏电压的要求不同，一般需要根据电路的正常工作电压、预期的过电压幅值以及安全裕量等因素来合理选择压敏电压。

通流容量：指压敏电阻在规定的波形(如 8/20μs 标准雷电波)和次数下，能够承受的最大电流峰值。通流容量反映了压敏电阻的能量吸收能力，在可能出现较大过电流冲击的电路中，必须选择通流容量足够大的压敏电阻，以确保其在过电压情况下能够可靠地泄放电流，而不致因过热而损坏。

响应时间：压敏电阻从感受到过电压到电阻值发生显著变化并开始泄放电流所需的时间。一般来说，压敏电阻的响应时间极短，通常在纳秒(ns)级，能够快速对过电压做出响应，及时保护电路。

漏电流：在正常工作电压下，流过压敏电阻的微小电流。漏电流过大可能会导致压敏电阻发热，甚至影响电路的正常工作，因此在选择压敏电阻时，漏电流也是一个需要关注的参数，尤其是在对功耗要求严格的电路中。

压敏电阻的常见类型

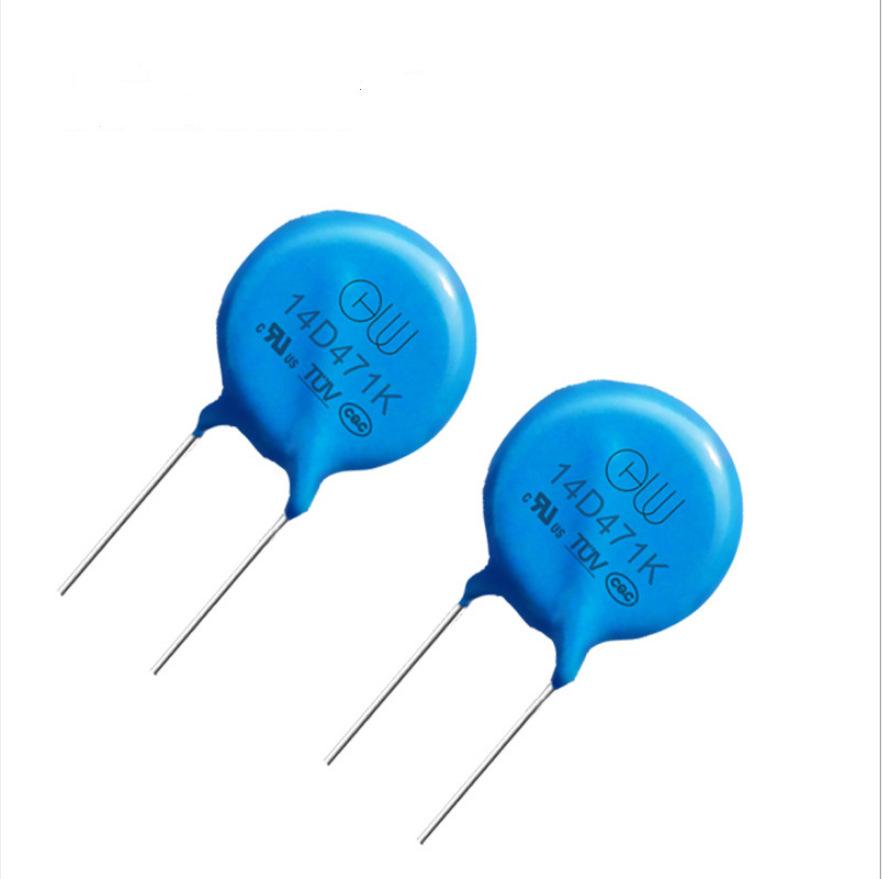

氧化锌(ZnO)压敏电阻：这是目前应用最为广泛的压敏电阻类型。氧化锌压敏电阻具有非线性特性优良、压敏电压范围宽(从几伏到数千伏)、通流容量大、响应速度快、价格相对较低等优点。广泛应用于各类电子设备的电源进线保护、信号线路保护以及防雷击保护等领域。

碳化硅(SiC)压敏电阻：碳化硅压敏电阻具有较高的热稳定性和耐受高温能力，能够在恶劣的环境条件下工作。其压敏电压较高，一般用于高压电力系统的过电压保护，如电力变压器的防雷击保护、高压输电线路的过电压防护等。

钛酸锶(SrTiO3)压敏电阻：钛酸锶压敏电阻具有较低的电容值，适用于高频电路的过电压保护。在一些对信号传输质量要求较高的通信电路、射频电路中，钛酸锶压敏电阻能够在有效保护电路的同时，尽量减少对信号的干扰。

压敏电阻的应用场景

电源电路保护：在各类电子设备的电源输入端，压敏电阻是常用的过电压保护元件。它可以有效抑制来自电网的浪涌电压、开关电源产生的尖峰电压等，保护电源模块及后端的电子元件。例如，在电脑电源中，压敏电阻可防止因电网电压波动或雷电感应引起的过电压损坏电脑主板、硬盘等部件。

防雷击保护：在建筑物的防雷系统中，压敏电阻被广泛应用于电源线路和信号线路的防雷保护。当雷电击中建筑物附近的电力线路或通信线路时，瞬间产生的高压会通过线路传导至设备。压敏电阻能够迅速将雷电产生的过电压能量泄放，保护建筑物内的电气设备和电子系统免受雷击损害。

浪涌吸收：在工业自动化设备中，电机的启动、停止以及感性负载的切换等操作会产生大量的浪涌电压。压敏电阻可安装在这些设备的电路中，吸收浪涌能量，确保设备的稳定运行。例如，在自动化生产线中的 PLC(可编程逻辑控制器)控制系统，压敏电阻可保护其免受电机启停浪涌的影响。

电子设备的静电防护：静电放电(ESD)可能会对电子设备造成严重损害。压敏电阻可以与其他静电防护措施配合使用，在静电放电瞬间，通过其电阻值的变化迅速泄放静电能量，保护电子设备的敏感元件，如集成电路芯片等。

压敏电阻的选用要点

压敏电压的选择：压敏电压应根据电路的正常工作电压来确定。一般来说，压敏电压应高于电路正常工作电压的峰值，同时要考虑一定的安全裕量。例如，对于交流 220V 的市电电路，其电压峰值约为 311V，选用的压敏电阻压敏电压可在 470V 左右。但如果电路中存在电压波动较大的情况，还需适当提高压敏电压的选择值。

通流容量的选择：根据电路中可能出现的最大过电流情况，选择具有足够通流容量的压敏电阻。通流容量过小，压敏电阻可能在过电流冲击下损坏;通流容量过大，则会增加成本且占用更多空间。需要通过对电路的分析或实际测试，准确评估过电流的大小，以选择合适通流容量的压敏电阻。

响应时间的考虑：在对响应速度要求较高的电路中，应选择响应时间短的压敏电阻。例如，在通信电路中，信号传输速率较高，需要压敏电阻能够在极短的时间内对过电压做出响应，以保护电路中的高速芯片和敏感元件。

环境因素的影响：如果电子设备工作在高温、高湿度等恶劣环境中，应选择具有良好环境适应性的压敏电阻。例如，在高温环境下，压敏电阻的性能可能会发生变化，需要选择耐高温性能好的产品，以确保其在恶劣环境下仍能可靠工作。

压敏电阻作为一种重要的电路保护元件，在现代电子技术中发挥着关键作用。通过深入了解压敏电阻的工作原理、特性参数、常见类型、应用场景以及选用要点，电子工程师和电子设备爱好者能够更好地将其应用于电路设计和保护中，确保电子设备在复杂的电气环境下安全、稳定地运行。随着电子技术的不断发展，压敏电阻的性能和应用领域也将不断拓展，为电路保护提供更加可靠的解决方案。
