本文全面解读了RF5110 3V GSM射频功率放大器的数据手册，该放大器适用于GSM和GPRS应用，提供了高性能的解决方案。文章深入探讨了RF5110的产品描述、订购信息、典型应用、特点、功能框图、绝对最大额定值、引脚功能描述、工作原理、应用信息和PCB设计要求。

1. 产品描述

RF5110是一款高功率、高效率的功率放大器模块，专为GSM或GPRS应用设计。采用先进的砷化镓异质结双极型晶体管(GaAs HBT)工艺制造，适用于800MHz至950MHz频段的GSM手持数字蜂窝设备和其他应用。

2. 订购信息

RF Micro Devices, Inc. 提供了RF5110的订购信息，包括产品的功能、电气特性、封装类型和制造商信息。

3. 典型应用

3V GSM手机

3V双频/三频手机

GPRS兼容设备

商用和消费类系统

便携式电池供电设备

4. 产品特点

单一2.7V至4.8V供电电压

在3.5V时输出功率为+36dBm

32dB增益和模拟增益控制

57%的效率

支持800MHz至950MHz的运行频率

支持GSM和E-GSM

5. 功能框图

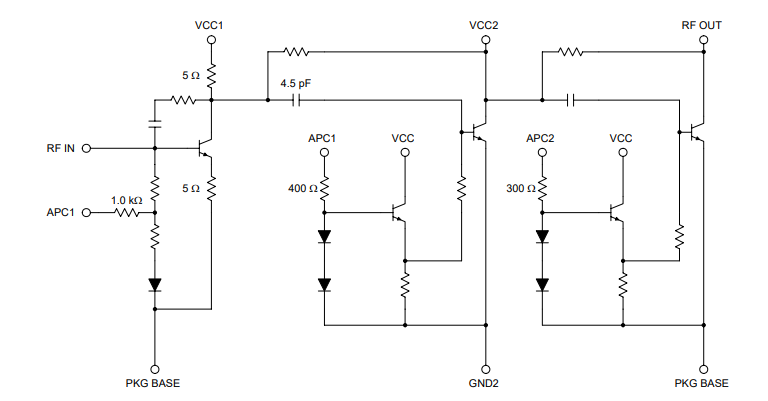

RF5110采用三级放大器设计，具有32dB的增益和模拟增益控制功能。内部电源控制提供了超过70dB的控制范围，具有模拟电压输入和用于待机操作的逻辑“低”功率下降功能。

6. 绝对最大额定值

数据手册详细列出了RF5110的绝对最大额定值，包括供电电压、功率控制电压、供电电流、输入RF功率、占空比、输出负载VSWR、工作案例温度和存储温度。

7. 引脚功能描述

RF5110的引脚功能描述包括电源供应、射频输入/输出、控制引脚和未连接的引脚。每个引脚的功能和相应的接口电路图都得到了详细的说明。

VCC1: 预放大器阶段和级间匹配的电源供应。此引脚形成所需的并联电感，用于正确调整级间匹配。参考应用电路图以获得正确的配置。

GND1: 预放大器阶段的地连接。为了获得最佳性能，应保持跟踪物理短，并立即连接到地平面。

RF IN: 射频输入。这是一个50Ω输入，但实际阻抗取决于连接到引脚1的级间匹配网络。如果此端口连接到直流路径或直流电压，则需要外部直流阻断电容器。

GND2: 驱动阶段的地连接。为了最小化输出的噪声功率，建议使用大约40mil的跟踪连接到地平面。这对于稳定性很重要，此引脚应有自己的通孔连接到地平面，以最小化任何公共电感。

VCC2: 驱动阶段和级间匹配的电源供应。此引脚形成所需的并联电感，用于正确调整级间匹配。参考应用电路图以获得正确的配置。

VCC2: 同引脚5。

NC: 未连接。

2F0: 与RF OUT引脚内部连接，用于第二谐波陷波。与外部电容器一起形成串联谐振器，应调整至第二谐波频率，以提高效率并减少杂散输出。

RF OUT: 射频输出和输出阶段的电源供应。通过这个宽输出引脚提供最终阶段的偏置电压。需要外部匹配网络以提供最佳负载阻抗。

RF OUT: 同引脚9。

RF OUT: 同引脚9。

RF OUT: 同引脚9。

NC: 未连接。

VCC: 偏置电路的电源供应。

APC2: 输出阶段的功率控制。详见引脚16的更多详情。

APC1: 驱动阶段和预放大器的功率控制。当此引脚为“低”时，所有电路关闭。“低”通常在室温下是0.5V或更低。需要一个旁路电容器。在正常操作期间，此引脚是功率控制。控制范围从大约1.0V的-10dBm变化到2.6V的+35dBm射频输出功率。可以实现的最大功率取决于实际的输出匹配;详见应用信息以获取更多详情。当VAPC1=2.6V时，此引脚的最大电流为5mA，当VAPC=0V时为0mA。

8. 工作原理和应用信息

RF5110基于异质结双极型晶体管(HBT)技术，采用近Class C偏置模式。最终阶段是“深AB”，意味着静态电流非常低。随着RF驱动的增加，最终阶段自偏置，导致偏置点上移，并在满功率时大约吸取2000mA电流。

9. PCB设计要求

PCB设计要求包括表面处理、焊盘图案推荐、焊膏掩膜图案和热垫及通孔设计。这些要求旨在确保RF5110的有效组装、热管理和电气性能。

10. 典型测试设置

测试RF5110时，需要注意的事项包括不过量超出额定供电电流和输出功率，使用适当的衰减器和隔离器，以及监控正向功率以避免损坏。

结论

RF5110是一款专为GSM应用设计的高效率射频功率放大器。通过深入理解其数据手册，工程师可以确保在设计中充分利用这款放大器的性能，满足各种无线通信系统的需求，并确保设备的安全和可靠性。
