本文深入解读了REF1004-1.2微功耗电压基准源的数据手册，该器件是一款专为高精度和出色温度特性设计的两终端带隙基准二极管，适用于低工作电流。文章将详细介绍REF1004-1.2的特性、应用、描述、典型电路、性能曲线和订购信息。

1. 产品特性

REF1004-1.2具有以下主要特性：

初始准确度：±4mV。

最小工作电流：10μA。

优秀的长期温度稳定性。

非常低的动态阻抗。

可操作至20mA的电流。

8引脚SOIC封装。

2. 应用领域

REF1004-1.2适用于以下领域：

电池供电测试设备。

便携式医疗仪器。

便携式通信设备。

模数转换器(A/D)和数模转换器(D/A)。

笔记本电脑和掌上电脑。

3. 产品描述

REF1004-1.2是一款两终端带隙基准二极管，设计用于在低工作电流下提供高准确度和出色的温度特性。REF1004是LT1004的直插式替代品，也是LM185/385系列基准源的升级替代品。REF1004C适用于0°C至70°C的工作温度范围，而REF1004I适用于-40°C至+85°C的工作温度范围。

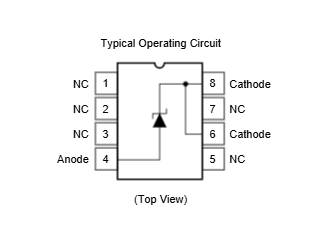

4. 典型工作电路

数据手册提供了REF1004-1.2的典型工作电路图，展示了其在电路中的应用方式。

5. 电气特性

REF1004-1.2的电气特性包括：

参考电压：1.231V至1.239V(在100μA的电流下)。

平均温度系数：20ppm/°C。

反向击穿电流：在1mA至20mA的电流下，电压变化不超过1mV。

反向动态阻抗：在100μA的电流下，阻抗为0.2至0.6Ω。

宽带噪声(RMS)：在10Hz至10kHz的频率下，噪声为60至120μV。

6. 长期稳定性

REF1004-1.2的长期稳定性为±20ppm/KHr，在25°C的环境温度下，电流为100μA。

7. 性能曲线

数据手册提供了REF1004-1.2在不同条件下的性能曲线，包括：

反向特性曲线，展示了反向电压与反向电流的关系。

温度漂移曲线，展示了不同温度下参考电压的变化。

反向动态阻抗曲线，展示了在不同频率下反向电流与阻抗的关系。

前向特性曲线，展示了前向电压与前向电流的关系。

噪声电压曲线，展示了在不同频率下输出噪声电压的大小。

8. 订购信息

REF1004-1.2的订购信息包括：

封装类型：8引脚SOIC。

工作温度范围：0°C至+70°C(REF1004C)或-40°C至+85°C(REF1004I)。

存储温度范围：-65°C至+150°C。

焊接时的引脚温度：+300°C。

9. 包装信息

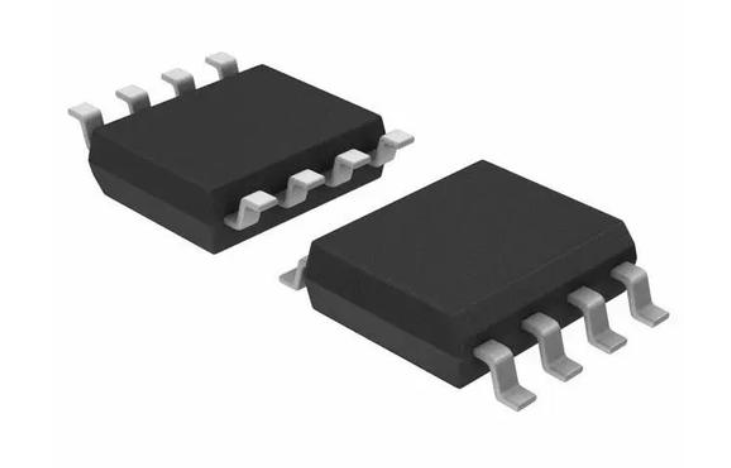

REF1004-1.2提供8引脚SOIC封装，可提供卷带和卷轴包装。

10. 引脚信息

REF1004-1.2的8引脚SOIC封装的引脚配置如下：

引脚1 (Anode): 阳极，这是电压基准源的输出端。

引脚2 (Cathode): 阴极，与阳极一起形成基准二极管。

引脚3 (NC): 空脚，不连接任何内部电路。

引脚4 (NC): 空脚，与引脚3相同，不用于任何功能。

引脚5 (NC): 另一个空脚，用于芯片的内部布局，用户不需要连接。

引脚6 (NC): 空脚，与前面的空脚相同，不用于外部功能。

引脚7 (NC): 空脚，可能用于内部测试或未来的功能扩展。

引脚8 (Cathode): 阴极，与引脚2相同，形成基准二极管的另一端。

11. 重要通知和免责声明

数据手册包含了Texas Instruments提供技术和可靠性数据、设计资源、应用或其他设计建议、网络工具、安全信息和其他资源的免责声明。

结论

REF1004-1.2是一款高性能的微功耗电压基准源，适用于需要高精度和长期稳定性的应用。通过深入理解其数据手册，设计工程师可以确保在设计中充分利用这款产品的优势，满足各种精密电子设计的需求。
