在全球半导体产业格局重塑的关键时刻，中国芯片产业再次迎来里程碑式突破。井芯微电子近日正式发布首款全国产化PCIe 4.0交换芯片JXW8848，这款支持48通道、总带宽达768Gbps的高性能芯片，不仅实现了从设计到封装的全链路国产化，更剑指2025年量产目标，有望改变中国占据全球40%需求却长期依赖进口的产业困境。

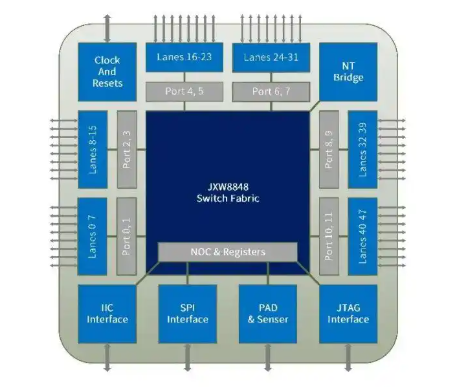

技术参数刷新国产芯片高度 JXW8848采用无阻塞交换架构设计，单通道速率达到16GT/s，支持12端口灵活配置。27mm×27mm的FC-BGA封装下，数字核心电压仅0.9V，最大功耗控制在15W，性能指标已对标国际主流产品。更值得关注的是其协议兼容性，向下完美支持PCIe 3.0/2.0/1.0标准，为国产算力生态的平滑过渡提供了技术保障。

全链路国产化背后的创新密码 从自主IP模块到国产制造工艺，JXW8848实现了真正意义上的100%国产化。芯片集成了多项核心技术突破：非透明桥接（NTB）技术实现多主机域隔离，DMA引擎提升数据搬移效率，毫秒级故障检测与隔离机制则确保了系统可靠性。在信号完整性方面，通过创新的电路设计和失真补偿技术，有效解决了高速传输中的信号衰减难题。

万亿市场下的国产替代机遇 据SNS Insider数据，2023年全球PCIe交换芯片市场规模已达17.8亿美元，中国贡献了35%-40%的需求量。但尴尬的是，本土企业市占率不足10%。JXW8848的诞生，为AI训练、智能汽车、数据中心等战略领域提供了自主可控的互连解决方案。其支持异构计算资源池化、NVMe存储高速访问等特性，正在打开国产芯片的高端应用空间。

从跟跑到并跑的生态跨越 井芯微已与国内主流CPU厂商展开联合认证，加速构建国产PCIe生态体系。按照规划，未来3-5年将推出支持PCIe Gen5的96通道、128通道解决方案。这不仅是一次产品迭代，更是中国芯片产业从技术突破到生态构建的战略转型。

在全球半导体产业博弈日趋激烈的背景下，JXW8848的量产进程将直接影响国产算力基础设施的自主可控程度。随着2025年三季度量产节点的临近，这款芯片能否真正撬动被国际巨头垄断的市场格局，让我们拭目以待。
