双色点阵显示器主要有共阳型和共阴型两种类型。下面通过图1来展示8×8双色点阵显示器的电路结构。

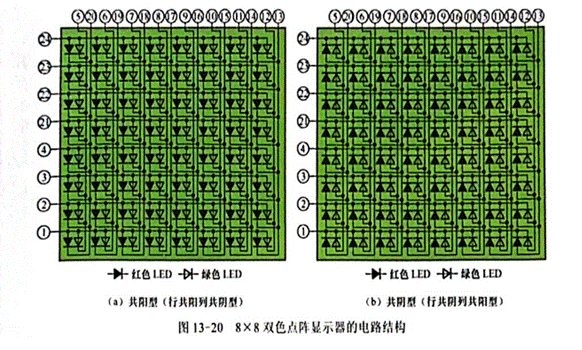

图1（a）为共阳型点阵显示器，它具有8行16列的结构。每行的16个LED（由两个LED组成一个发光点）的正极连接在一根行公共线上，因此共有8根行公共线；每列的8个LED的负极连接在一根列公共线上，所以有16根列公共线。这种共阳型点阵显示器也被称为行共阳列共阴型点阵显示器。图1（b）为共阴型点阵显示器，同样是8行16列，每行的16个LED的负极接在一根行公共线上，有8根行公共线，每列的8个LED的正极接在一根列公共线上，共有16根列公共线，也被叫做行共阴列共阳型点阵显示器。

引脚号的识别

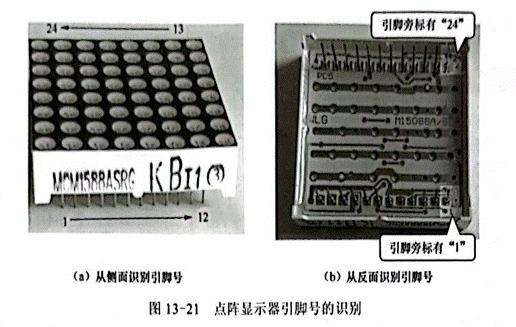

8×8双色点阵显示器一共有24个引脚，其中包括8个行引脚、8个红列引脚和8个绿列引脚。这24个引脚通常会分成两排。引脚号的识别方式与集成电路类似。如果从侧面来识别引脚号，需要正对着点阵显示器有字符且有引脚的一侧，此时左边第1个引脚为1脚，然后按逆时针方向依次是2、3……24脚，如图3（a）所示；若从反面识别引脚号，则应正对着点阵显示器底面的字符，右下角第1个引脚为1脚，接着按顺时针方向依次是2、3……24脚，如图3（b）所示。此外，有些点阵显示器还会在某个引脚旁标注引脚号，方便用户识别。

（图3：引脚号识别方式示意，图片来源网络）

列引脚的识别与检测

在购买点阵显示器时，我们可以向商家了解其类型和行列引脚号，并让商家提供类似图1的点阵显示器电路结构引脚图。但如果无法获取这些信息，就需要使用万用表进行检测判别。万用表既可以选择指针万用表，也能使用数字万用表。

点阵显示器是由众多LED组成的，这些LED的导通电压一般在1.5～3.5V。当使用数字万用表测量点阵显示器时，应选择二极管测量挡。数字万用表的红表笔接表内电源的正极，黑表笔接表内电源的负极。当把红、黑表笔分别接在LED的正、负极时，LED会导通发光，此时万用表会显示LED的导通电压，通常显示为1.500～3.500V（或1500～3500mV）；反之，LED不会导通发光，万用表会显示溢出符号“OL”（或“1”）。如果使用指针万用表测量点阵显示器，则应选择R×10k挡（因为其他电阻挡提供的电压只有1.5V，无法使LED导通）。指针万用表的红表笔接表内电源的负极，黑表笔接表内电源的正极，这与数字万用表正好相反。当黑、红表笔分别接LED的正、负极时，LED会导通发光，万用表指示的阻值很小；反之，LED不会导通发光，万用表指示的阻值无穷大（或接近无穷大）。

下面以数字万用表检测红绿双色点阵显示器为例进行说明。将数字万用表选择二极管测量挡，红表笔接点阵显示器的第1个引脚不动，黑表笔依次测量其余23个引脚，会出现以下几种情况：

若23次测量万用表均显示溢出符号“OL”（或“1”），则应将红、黑表笔调换，即黑表笔接点阵显示器的第1个引脚不动，红表笔依次测量其余23个引脚。

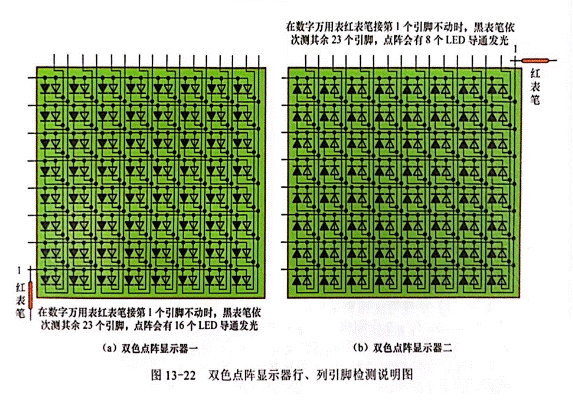

当万用表16次显示1.500～3.500范围内的数字，并且点阵显示器的LED出现16次发光，也就是有16个LED导通发光，如图4（a）所示，这表明点阵显示器为共阳型。此时红表笔接的第1个引脚为行引脚，16个发光的LED所在的行，1脚就是该行的行引脚，测量时LED发光的16个引脚为16个列引脚。根据发光LED所在的列和发光颜色，就可以区分出各个引脚是哪列的何种颜色的列引脚。测量时LED发光的第16个引脚为16个列引脚，根据发光LED所在的列和发光颜色，区分出各个引脚是哪列的何种颜色的列引脚。测量时万用表显示溢出符号“1”（或“OL”）的其他7个引脚均为行引脚，再将接第1个引脚的红表笔接到其中一个引脚，黑表笔接已识别出来的8个红列引脚或8个绿列引脚，同时查看发光的8个LED为哪行则红表笔所接引脚则为该行的行引脚，其余6个行引脚识别与之相同。

若万用表8次显示1.500～3.500范围内的数字，且点阵显示器的LED出现8次发光（即有8个LED导通发光），如图4（b）所示，这说明点阵显示器为共阴型。红表笔接的第1个引脚为列引脚，测量时黑表笔所接的LED会发光的8个引脚均为行引脚，发光LED处于哪行相应引脚则为该行的行引脚。在识别16个列引脚时，黑表笔接某个行引脚，红表笔依次测量16个列引脚，根据发光LED所在的列和发光颜色，就能区分出各个引脚是哪列的何种颜色的列引脚。

（图4：检测情况示意，图片来源网络）

通过以上方法，我们就能够准确地识别和检测双色LED点阵显示器的行、列引脚，为其在实际应用中的正确使用提供保障。无论是在电子制作、显示设备开发还是其他相关领域，掌握这些知识都具有重要的意义。

在实际操作中，还需要注意万用表的正确使用和测量的准确性，以确保能够得到可靠的检测结果。同时，对于不同规格和型号的双色LED点阵显示器，可能会存在一些细微的差异，需要根据具体情况进行灵活调整和判断。
