本文将深入介绍高压 CMOS 技术与基础 CMOS 技术的区别、应用场景、技术特点、优势、驱动因素以及面临的挑战等方面内容。

在现代电子技术领域，CMOS(互补金属氧化物半导体)技术是用于制造集成电路的重要技术。它通过结合 n 型和 p 型 MOSFET(金属氧化物半导体场效应晶体管)来实现低功耗的逻辑功能。在标准 CMOS 中，工作电压通常较低，一般处于 1V 到 5V 之间，这对于大多数数字应用而言已足够。

然而，某些特定应用，像驱动显示面板、传感器、汽车电子以及部分模拟电路等，需要更高的电压才能高效运行。标准 CMOS 由于击穿电压的限制和可靠性问题，无法处理这些较高的电压。为了满足这类高电压需求，高压 CMOS (HVCMOS) 技术应运而生。HVCMOS 是一种专门为处理高电压应用而设计的 CMOS 技术，其电压范围通常在 12V 到 40V 甚至更高。这需要对标准 CMOS 工艺进行修改，以创建能够承受更高电场而不发生击穿的器件。

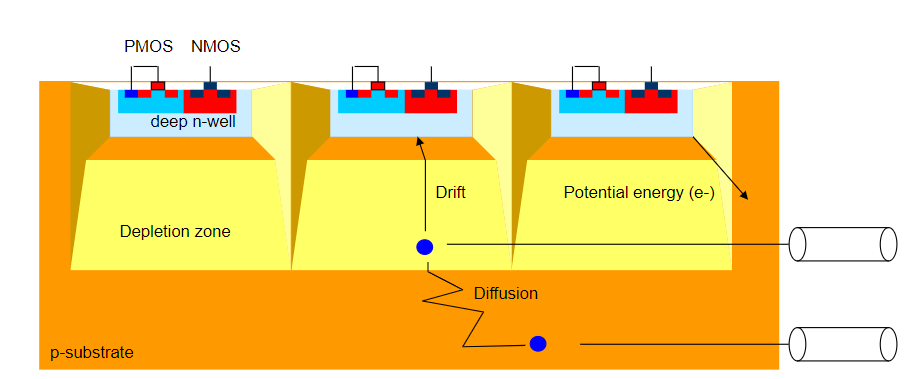

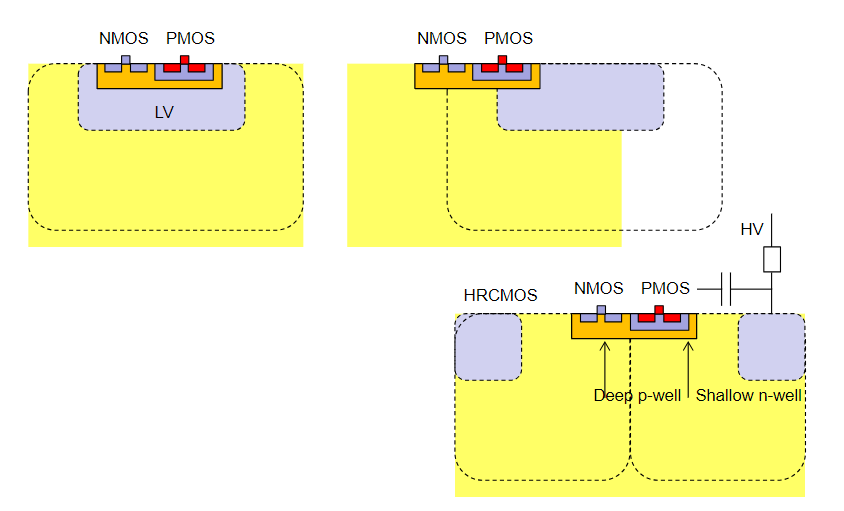

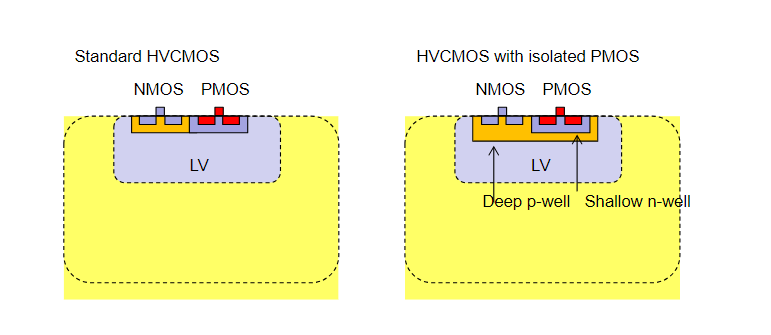

HVCMOS 技术结合了传统的低压 CMOS 技术与能够处理高电压的电路设计，使得它能够在集成电路中同时处理低压和高压信号。与基础 CMOS 技术相比，HVCMOS 在技术上有诸多不同。例如，为了处理更高的电压，MOSFET 的栅氧化层被加厚，从而提高了栅极的击穿电压;通过增加晶体管的尺寸，如沟道长度和宽度，降低电场强度，防止击穿;采用轻掺杂漏极(LDD)结构和其他漏极工程方法，均匀分布电场，减少热载流子效应，提高可靠性;高压器件需要与低压电路良好隔离，以防止干扰和击穿，这可能涉及使用深 n 阱、厚氧化隔离层或其他高级隔离技术。

HVCMOS 技术在多个领域有着广泛的应用。在电源管理 IC 方面，HVCMOS 用于需要切换高电压以控制电子设备中的电源的电源管理集成电路(PMIC)，能够处理从低压控制信号到高压输出的转换。在显示驱动器领域，HVCMOS 技术应用于 LCD 和 OLED 的显示驱动器中，这些驱动器需要高电压来驱动像素，比如在驱动 LED、LCD 背光或控制电机的应用中，HVCMOS 能够提供必要的高压驱动能力。在汽车电子领域，汽车系统，例如电动汽车中的系统，使用 HVCMOS 进行各种控制和电源分配应用，用于控制电动机、执行器和传感器等设备，这些设备需要高压驱动和控制。在模拟和混合信号电路中，HVCMOS 通常用于需要更高电压以实现特定信号范围的模拟电路中。在电信与网络领域，HVCMOS 在电信和网络设备中用于处理较高电压的信号，例如用于光纤通信的激光驱动器或模拟信号处理器 。在医疗设备方面，在某些医疗设备中，需要 HVCMOS 技术来处理和驱动高电压组件，例如 X 射线机或超声波成像设备中的高压部分。

HVCMOS 具有诸多优势。它集成度高，通过将高压和低压电路集成到同一个芯片上，能够实现高集成度的系统设计，减少了系统的体积和成本。它可以与标准 CMOS 工艺集成，以便在同一芯片上实现高压和低压电路的混合，这对于混合信号和电源管理 IC 非常有用。与传统的高压电路相比，HVCMOS 可以在较低的静态功耗下工作，这对于便携式和电池供电设备尤其重要。同时，HVCMOS 技术在处理高电压的同时，能够保持 CMOS 电路的低噪声、高速度和高可靠性的优势。此外，HVCMOS 允许在同一芯片上集成不同的电压域，使得设计师能够灵活地处理各种电压需求，适应更多的应用场景。

技术需求的驱动因素促使 HVCMOS 技术不断发展。随着现代电子设备越来越小型化，需要将更多功能集成到更小的芯片上，HVCMOS 技术允许在同一芯片上集成高压和低压电路，有助于实现这一目标。在电力电子和电源管理中，越来越多的应用需要高效能的高压处理能力，HVCMOS 通过提供高效的电压转换和管理，满足这些需求。特别是在汽车和医疗领域，设备的安全性和可靠性至关重要，HVCMOS 技术能够在高电压环境下保持稳定运行，这使得它在这些关键领域得以广泛应用。

然而，HVCMOS 技术也面临着一些挑战。管理在高电压下长时间运行的器件的可靠性是一个挑战，需要仔细的设计和测试。此外，HVCMOS 所需的工艺修改增加了制造的复杂性和成本，与标准 CMOS 相比更为复杂。

综上所述，高压 CMOS 技术在现代电子设备中具有重要的地位和广泛的应用前景，但也需要不断克服面临的挑战，以推动其进一步发展和完善。
