磁保持继电器是一种特殊的继电器，其特点是断电后能够保持原来的通断状态。这种特性使其广泛应用于需要高可靠性和低功耗的电路设计中。然而，在PCB布局中，磁保持继电器的电磁干扰、布线优化和稳定性问题需要特别关注。本文将结合专业经验，提供磁保持继电器PCB布局的详细指南。

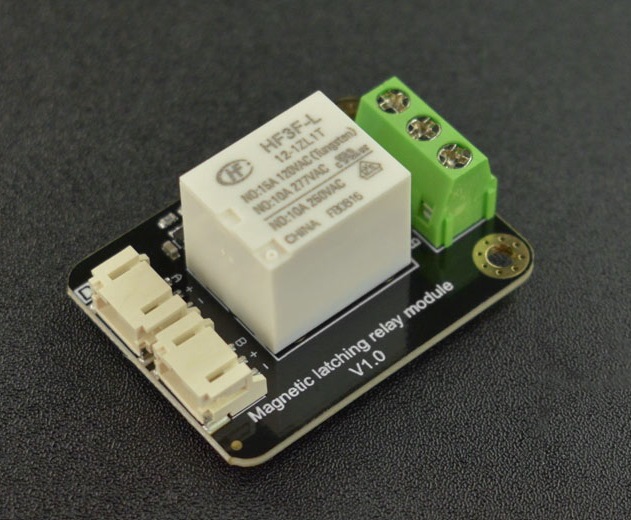

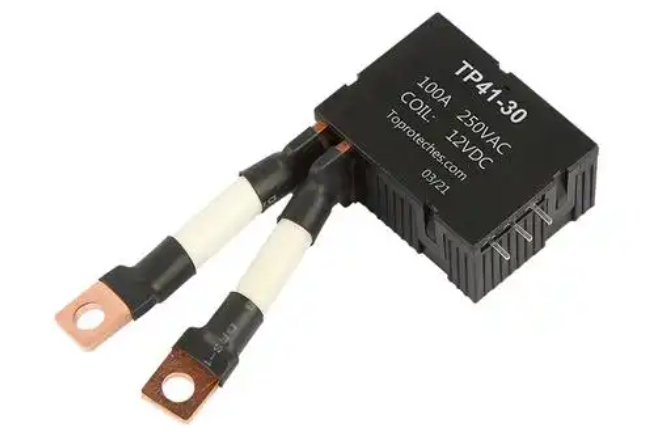

磁保持继电器的特性

磁保持继电器通过双线圈驱动实现吸合和释放，具有以下特点：

断电保持：断电后保持原来的通断状态，适合低功耗应用。

抗振性：结构设计使其在振动环境中具有较高的稳定性。

双线圈控制：通过两个线圈分别控制吸合和释放，确保操作的可靠性。

PCB布局的基本原则

1. 元件布局

按功能分区：将继电器电路与数字电路、模拟电路分开，避免相互干扰。

保持距离：继电器线圈与敏感元件(如IC)之间应保持至少5mm的距离，以减少电磁干扰。

散热设计：高功率继电器应布置在PCB边缘，以便散热。

2. 布线优化

线圈驱动电路：继电器线圈的驱动电路应尽量靠近继电器，减少走线长度。

隔离措施：继电器线圈的驱动信号线应与敏感信号线(如模拟信号线)保持至少3W的距离。

地线设计：继电器的地线应单独连接到地平面，并尽量靠近继电器。

3. 电源与地线

电源隔离：继电器的电源线应与数字电路和模拟电路的电源线分开，避免电源噪声耦合。

去耦电容：在继电器电源引脚附近放置去耦电容，减少电源纹波。

实际应用案例

案例1：高噪声环境中的继电器布局

在高噪声环境中，继电器的电磁干扰问题尤为突出。通过以下措施可以有效减少干扰：

屏蔽设计：使用金属外壳或屏蔽盒将继电器与敏感电路隔离。

地线环：在继电器周围布置地线环，减少电磁辐射。

案例2：多继电器布局

在多继电器布局中，应确保每个继电器的线圈驱动电路独立，并通过地线隔离：

独立布线：每个继电器的线圈驱动信号线应单独布线，避免信号耦合。

地线分割：继电器的地线应单独连接到地平面，并通过星型接地减少地线阻抗。

结论

磁保持继电器在PCB布局中需要特别关注电磁干扰、布线优化和稳定性问题。通过合理的元件布局、布线优化和电源地线设计，可以显著提高继电器的可靠性和抗干扰能力。在实际应用中，结合具体场景采取相应的设计措施，能够确保继电器在复杂环境中的稳定运行。
