DS18B20是一款经典的数字温度传感器，广泛应用于温度监测和控制系统中。然而，在实际应用中，可能会遇到温度读数跳变的问题，这会影响系统的稳定性和可靠性。本文将深入探讨DS18B20的工作原理、温度跳变的原因以及具体的解决方案。

DS18B20的工作原理

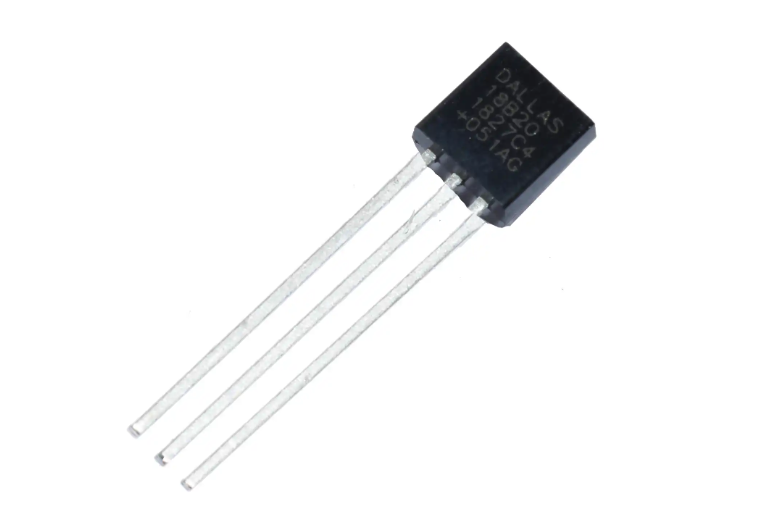

DS18B20是一种基于单总线协议的数字温度传感器，其内部结构包括温度传感器、A/D转换器、64位ROM和一线通信接口。它通过测量与温度相关的电阻变化，将模拟信号转换为数字信号，并通过单总线传输到微控制器。

DS18B20的测温范围为-55℃至+125℃，在-10℃至+85℃时精度为±0.5℃。其分辨率可编程为9位至12位，对应的可分辨温度分别为0.5℃、0.25℃、0.125℃和0.0625℃。

温度跳变的原因

温度跳变可能是由多种因素引起的，包括：

分辨率设置不当：分辨率设置过低可能导致温度读数不够精细，出现跳变现象。

外部干扰：电磁干扰或电源噪声可能导致读数不稳定。

硬件连接问题：连接不良或线路过长可能导致信号失真。

环境因素：快速变化的环境温度或湿度可能影响传感器的稳定性。

解决方案

1. 调整分辨率

通过设置DS18B20的分辨率，可以提高温度读数的精度。例如，将分辨率设置为12位，可以将温度分辨率提升到0.0625℃，从而减少跳变现象。

2. 硬件优化

滤波电容：在电源引脚和地之间添加滤波电容，可以有效抑制电源噪声。

屏蔽措施：使用屏蔽电缆或金属外壳保护传感器，减少电磁干扰。

3. 软件优化

数据平滑处理：通过软件算法对读数进行平滑处理，例如使用移动平均滤波。

增加读取间隔：适当增加读取间隔，避免频繁读取导致的跳变。

4. 环境控制

温度稳定：尽量避免传感器暴露在快速变化的温度环境中。

湿度控制：保持传感器周围环境的干燥，避免湿度对读数的影响。

实际应用案例

案例1：基于Arduino的温度监测

在Arduino平台上，通过设置DS18B20的分辨率和使用滤波电容，可以有效减少温度跳变现象。代码示例如下：

#include <OneWire.h>
#include <DallasTemperature.h>

#define ONE_WIRE_BUS 2
OneWire oneWire(ONE_WIRE_BUS);
DallasTemperature sensors(&oneWire);

void setup() {
  Serial.begin(9600);
  sensors.begin();
}

void loop() {
  sensors.requestTemperatures();
  float temperatureC = sensors.getTempCByIndex(0);
  if (temperatureC != DEVICE_DISCONNECTED_C) {
    Serial.print("温度: ");
    Serial.print(temperatureC);
    Serial.println("°C");
  } else {
    Serial.println("传感器连接错误");
  }
  delay(1000);
}

通过上述代码，可以实现稳定的温度读取。

结论

DS18B20温度跳变问题可以通过调整分辨率、优化硬件设计、改进软件算法以及控制环境因素来解决。通过合理设计和优化，可以显著提高DS18B20的测量精度和稳定性，满足实际应用的需求。
