在电子工程领域，开关电源芯片的 PCB 布局对于电源的性能和稳定性起着至关重要的作用。LM2594 作为一款常用的降压型开关电源芯片，其 PCB 布局的合理性直接影响到电源的效率、纹波、电磁兼容性(EMC)等指标。以下将详细介绍 LM2594 的 PCB 布局指南。

一、LM2594 芯片概述

LM2594 是德州仪器(TI)公司生产的一款固定频率、降压型开关稳压器，能够提供高达 1A 的输出电流。它具有宽输入电压范围(4.5V - 40V)、高效率、低纹波等优点，广泛应用于各种电子设备的电源模块中。

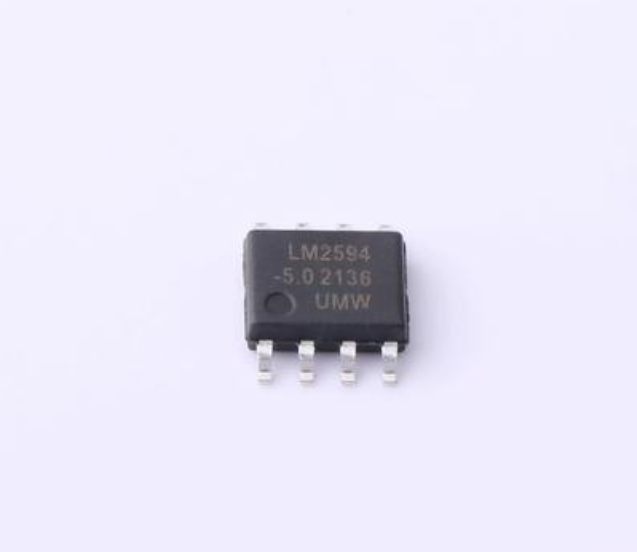

LM2594 芯片外观如下图所示：

二、LM2594 典型应用电路

在进行 PCB 布局之前，需要了解 LM2594 的典型应用电路。典型的 LM2594 应用电路通常包括输入电容、输出电容、电感、二极管等元件。

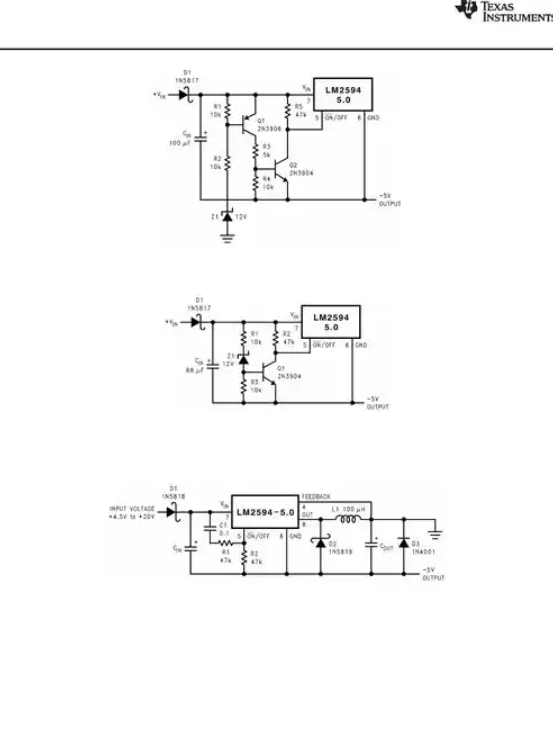

其典型应用电路如下图所示：

三、LM2594 的 PCB 布局原则

3.1 元件布局

靠近原则：将输入电容、输出电容、电感和二极管等关键元件尽可能靠近 LM2594 芯片放置。这样可以减少元件之间的连线长度，降低寄生电感和电阻，从而提高电源的效率和稳定性。例如，输入电容应靠近芯片的输入引脚，输出电容应靠近芯片的输出引脚。

分区布局：将功率电路和控制电路分开布局。功率电路包括输入电容、电感、二极管和输出电容等，这些元件在工作时会产生较大的电流和电压变化，容易产生电磁干扰。控制电路包括芯片的控制引脚、反馈电阻等，对电磁干扰比较敏感。将它们分开布局可以减少相互之间的干扰。

散热考虑：LM2594 芯片在工作时会产生一定的热量，因此需要考虑散热问题。可以将芯片放置在 PCB 的空旷区域，并在芯片底部添加散热焊盘或散热片，以提高散热效率。

3.2 布线规则

短而宽的走线：功率电路的走线应尽可能短而宽，以降低电阻和电感。例如，输入和输出的电源线应采用较宽的走线，以减小电压降和功率损耗。一般来说，电源线的宽度应根据电流大小进行调整，对于大电流的情况，走线宽度可以适当增加。

避免环路：尽量避免在功率电路中形成大的环路，因为环路会产生较大的电磁辐射。例如，电感、二极管和输入输出电容之间的连接应尽量紧凑，减少环路面积。

反馈线的处理：反馈线是控制电源输出电压的关键线路，应尽量避免受到干扰。反馈线应采用较短的走线，并与功率电路的走线保持一定的距离。可以采用屏蔽线或在反馈线上添加滤波电容来提高抗干扰能力。

3.3 接地设计

单点接地：采用单点接地的方式，将功率地和信号地分开，然后在一点连接。这样可以避免功率地的噪声干扰信号地，提高系统的稳定性。

接地平面：在 PCB 上设置大面积的接地平面，以降低接地电阻和电感。接地平面可以作为信号的回流路径，减少电磁干扰。同时，接地平面还可以起到散热的作用。

3.4 电磁兼容性(EMC)考虑

滤波措施：在输入和输出端添加滤波电容，以减少电源的纹波和电磁干扰。可以采用不同容值的电容组合，如陶瓷电容和电解电容，以提供更宽的频率范围的滤波效果。

屏蔽措施：对于一些对电磁干扰比较敏感的元件或线路，可以采用屏蔽罩进行屏蔽，以减少外界干扰的影响。

四、LM2594 PCB 布局示例

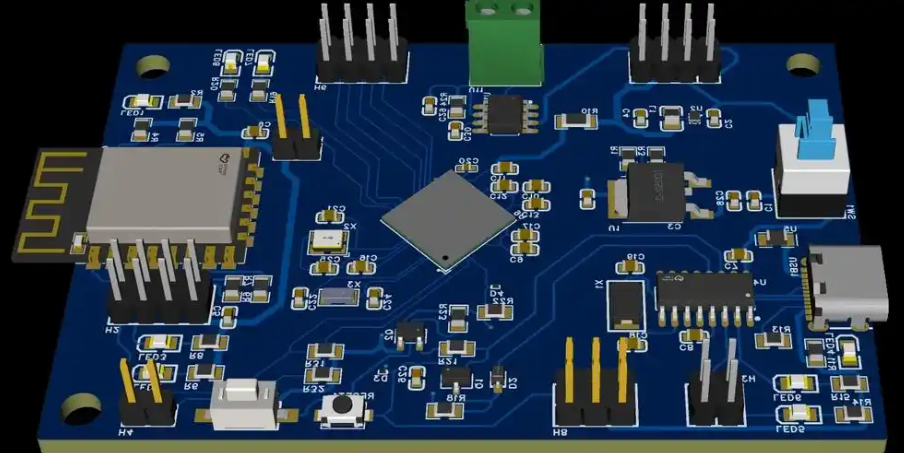

以下是一个 LM2594 的 PCB 布局示例：

从这个示例中可以看到，关键元件都靠近芯片放置，功率电路和控制电路分区明显，走线短而宽，接地平面设计合理，这些都符合前面提到的布局原则。

五、总结

合理的 PCB 布局对于 LM2594 开关电源的性能和稳定性至关重要。在进行 PCB 布局时，需要遵循元件布局、布线规则、接地设计和电磁兼容性等方面的原则，以确保电源的高效、稳定运行。同时，还可以参考一些优秀的布局示例，不断优化自己的设计。通过精心的布局设计，可以提高 LM2594 开关电源的性能，减少电磁干扰，为整个电子系统的稳定运行提供有力保障。
