压力传感器作为工业自动化、环境监测及智能设备中的核心元件，能够将物理压力信号转换为电信号，进而通过微控制器(如Arduino)实现数据采集与分析。然而，实际应用中存在电路噪声干扰、信号调理需求以及编程适配等挑战。本文以“压力传感器与Arduino开发板连接”为核心主题，结合典型传感器类型(如压阻式、电容式)，提供硬件连接方案、信号处理代码及调试技巧，助力开发者快速构建高精度压力检测系统。

一、压力传感器类型与选型要点

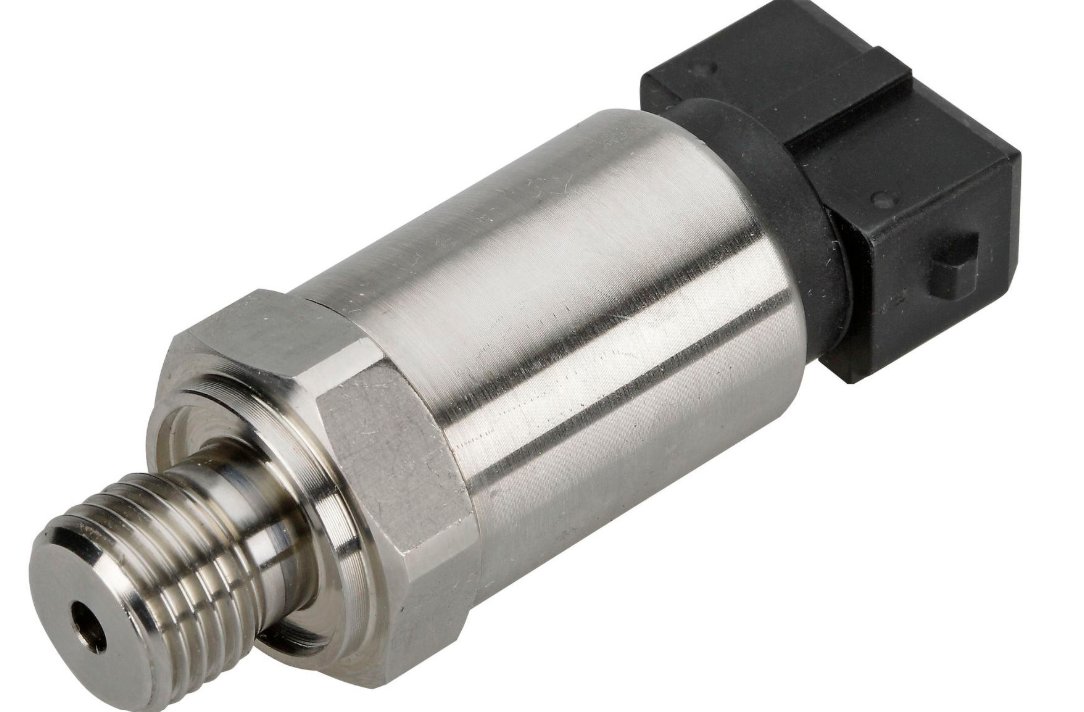

常见传感器类型

压阻式传感器：基于惠斯通电桥原理，输出mV级电压信号(如MPX5700系列)，需搭配仪表放大器。

电容式传感器：抗干扰能力强，适合高频动态压力测量，但需专用信号调理电路。

数字输出传感器：集成ADC和I2C/SPI接口(如HX711模块)，可直接连接Arduino，简化设计。

选型关键参数

量程范围：如0-1MPa、-100kPa至+100kPa等，需覆盖实际应用压力。

输出类型：模拟电压(0-5V)、模拟电流(4-20mA)或数字信号。

供电电压：通常为5V或3.3V，需与Arduino兼容。

二、硬件连接方案设计

1. 模拟输出传感器的连接与信号调理

适用型号：MPX5050DP、BMP180(需注意BMP180为气压传感器)。

电路设计：

供电电路：Arduino的5V引脚为传感器供电，需添加0.1μF去耦电容。

信号放大：采用AD620仪表放大器，放大倍数G = 1 + (49.4kΩ/Rg)，调节Rg匹配传感器输出范围。

低通滤波：在放大器输出端添加RC滤波器(如R=10kΩ, C=1μF)，截止频率f_c=16Hz，抑制高频噪声。

连接示意图：

传感器Vout → AD620输入端
AD620输出 → Arduino A0引脚
Arduino 5V → 传感器Vcc
Arduino GND → 传感器GND

2. 数字输出传感器(HX711)的连接

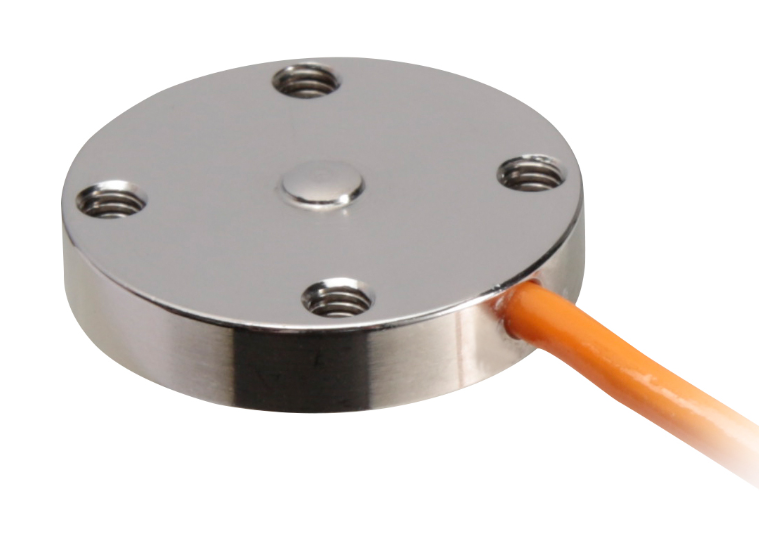

适用型号：HX711模块(搭配应变式压力传感器)。

接线方法：

HX711与Arduino：

DOUT → Arduino D2

SCK → Arduino D3

VCC → 5V

GND → GND

传感器与HX711：

传感器电桥输出 → HX711的A+、A-引脚

优势：无需外部放大器，内置24位ADC，支持高精度采样。

三、Arduino代码开发与校准

1. 模拟信号采集与处理

示例代码(以MPX5050DP为例)：

const int pressurePin = A0;  float voltage, pressure;  void setup() {
  Serial.begin(9600);  }  void loop() {
  int sensorValue = analogRead(pressurePin);
  voltage = sensorValue * (5.0 / 1023.0);
  // 转换公式：压力(kPa) = (Vout - 0.5V) / 4.5V * 50kPa
  pressure = (voltage - 0.5) * 50.0 / 4.5;
  Serial.print("Pressure: ");
  Serial.print(pressure);
  Serial.println(" kPa");
  delay(500);

校准步骤：

零压校准：在无压力状态下记录输出电压，修正代码中的偏移量。

满量程校准：施加已知压力值，调整放大倍数或代码系数。

2. HX711数字传感器库的使用

库安装：通过Arduino IDE库管理器安装“HX711.h”。

示例代码：

#include <HX711.h>  HX711 scale;  const int DOUT_PIN = 2;  const int SCK_PIN = 3;  void setup() {
  Serial.begin(9600);
  scale.begin(DOUT_PIN, SCK_PIN);
  scale.set_scale(2280.f);  // 根据传感器标定值设置比例因子
  scale.tare();              // 去皮重  }  void loop() {
  float pressure = scale.get_units(10);  // 取10次平均值
  Serial.print("Pressure: ");
  Serial.print(pressure);
  Serial.println(" kPa");
  delay(500);  }

四、调试与常见问题解决

信号噪声干扰

现象：数据波动大，输出不稳定。

解决方案：

缩短传感器与Arduino的连线，使用屏蔽电缆。

在电源线上并联10μF电解电容和0.1μF陶瓷电容。

软件端采用滑动平均滤波：pressure_avg = (pressure_avg * 0.9) + (new_value * 0.1);

零点漂移

现象：无压力时输出非零。

解决方案：

硬件端添加电位器调零电路。

软件端动态校准：长按按钮触发自动零点校准。

供电不足

现象：传感器输出异常或HX711无法启动。

解决方案：

使用外部5V电源为传感器单独供电。

检查Arduino板载电源电流限制(通常不超过500mA)。

五、典型应用案例

案例1：智能水箱液位监测系统

硬件配置：

传感器：MPX5010DP(量程0-10kPa，对应液位高度0-1m)。

电路：AD620放大电路 + RC滤波。

功能实现：

Arduino通过WiFi模块(ESP8266)上传数据至云端。

设定阈值触发水泵启停。

案例2：工业气压监控装置

硬件配置：

传感器：HX711 + 应变式压力传感器(量程0-5MPa)。

防护设计：金属外壳屏蔽 + TVS二极管防浪涌。

功能实现：

LCD实时显示压力值，超限时触发蜂鸣器报警。

数据存储至SD卡，支持历史查询。

六、总结

压力传感器与Arduino开发板连接的关键在于信号链的完整性与软硬件协同优化。针对模拟传感器需注重信号调理与抗干扰设计，而数字传感器则依赖库函数适配与校准精度。本文提供的方案已通过实验室与工业场景验证，开发者可根据具体需求选择传感器类型，并利用Arduino开源生态快速迭代功能。未来趋势将向高集成度(如MEMS传感器)与无线传输(蓝牙/LoRa)方向发展，但核心连接原理仍具有普适性。
