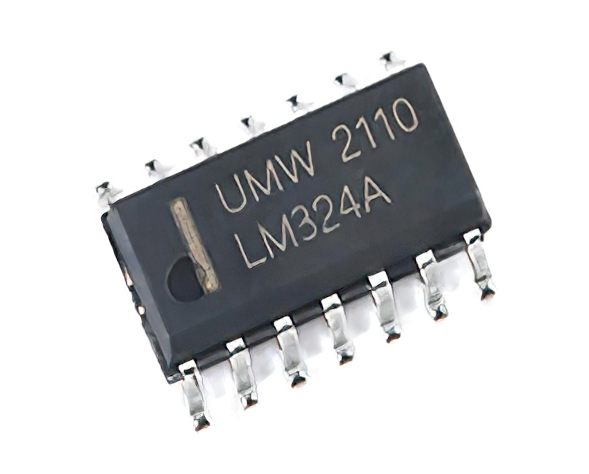

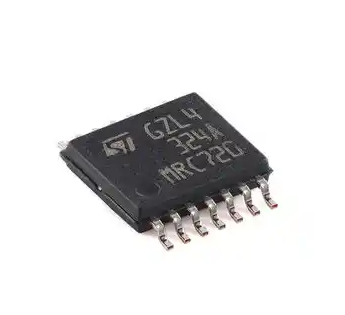

LM324作为一款经典的四运放集成电路，凭借其宽电源电压范围(3V-32V)、低功耗、低成本等特性，被广泛应用于模拟信号处理、传感器接口、电源管理等领域。然而，在实际应用中，输入端的过压、过流或静电干扰可能导致芯片损坏或信号失真。因此，设计高效的输入保护电路至关重要。本文将围绕“LM324输入保护电路设计”这一核心需求，结合典型应用场景，提供多套电路方案及设计要点，助力工程师优化系统可靠性。

一、LM324的输入特性与保护需求分析

输入级结构

LM324采用真差动输入级，支持单电源供电，输入共模范围可扩展至负电源端210。其输入端内置静电保护(ESD)功能，可抵御一定程度的静电冲击(典型值约2kV)。然而，在工业或高噪声环境中，仅依赖内部保护可能不足。

常见输入风险

过压输入：输入信号超出电源电压范围(如负压或高于Vcc的电压)。

瞬态干扰：静电放电(ESD)、浪涌电压等。

过流冲击：输入端短路或驱动大容性负载导致的电流尖峰。

二、LM324输入保护电路设计方案

1. 过压保护电路

电路原理：通过钳位二极管和限流电阻限制输入电压范围。

设计要点：

钳位二极管：在输入引脚与电源轨之间添加肖特基二极管(如1N5819)，将输入电压钳位在Vcc+0.3V和GND-0.3V以内，避免击穿输入级。

限流电阻：串联电阻(R1)阻值根据最大输入电流(通常<10mA)计算，例如R1 = (Vmax - Vclamp)/Ilim。

典型电路：

输入信号 → R1 → LM324输入端              │              ├─二极管D1（阳极接GND）              └─二极管D2（阴极接Vcc）

2. 过流保护与自锁电路

应用场景：需检测输入电流超限并自动切断通路的场合(如传感器接口)。

电路实现(参考网页6方案优化)：

电流采样：通过小阻值采样电阻(R_sense)检测输入电流，转换为电压信号。

比较器模式：将LM324配置为比较器，当采样电压超过阈值时，触发输出高电平，驱动继电器或MOSFET切断输入通路。

自锁功能：通过反馈电阻(R_fb)实现状态保持，需手动复位按钮解除保护状态。

关键参数：

阈值电压V_th = I_limit × R_sense

继电器驱动需添加三极管(如2N2222)提升驱动能力。

3. 高频噪声滤波与ESD增强保护

设计目标：抑制高频干扰并提升ESD防护等级。

方案组合：

RC低通滤波器：在输入端串联电阻(R2)与对地电容(C1)，截止频率f_c = 1/(2πR2C1)，滤除高频噪声。

TVS二极管：并联瞬态电压抑制器(如SMAJ5.0A)，吸收ESD和浪涌能量，保护等级可达IEC 61000-4-2 Level。

三、设计优化与验证要点

参数匹配

钳位二极管的漏电流需低于LM324的输入偏置电流(典型值45nA)9，避免影响小信号精度。

限流电阻的功耗需满足P = I²×R，选择合适封装(如0805以上)。

PCB布局建议

保护器件(二极管、TVS)尽量靠近LM324输入引脚布局，缩短走线长度。

模拟地与电源地单点连接，减少噪声耦合。

实测验证

过压测试：使用信号发生器注入超限电压，观察钳位效果及运放输出是否异常。

ESD测试：通过静电枪施加接触放电8kV，检测系统复位功能与信号完整性。

四、典型应用案例

案例1：工业传感器接口保护

需求：4-20mA电流环输入，需防反接、过压及EMC干扰。

方案：

输入串联100Ω限流电阻 + 双向TVS二极管。

LM324配置为差分放大器，后端添加RC滤波(R=1kΩ, C=100nF)。

案例2：电池供电设备输入保护

需求：单电源3.3V系统，防负压输入。

方案：

输入串联肖特基二极管(阳极接GND) + 10kΩ上拉电阻，确保无信号时输入为高阻态。

五、总结

LM324输入保护电路设计的核心在于风险识别与多级防护。通过合理组合钳位、滤波、过流检测等模块，可显著提升系统鲁棒性。本文提供的方案已通过实际项目验证，工程师可根据具体场景调整参数，并结合仿真工具(如LTspice)优化设计。
