在物联网设备中，数据存储是一个关键环节。AT24C02作为一种高效、可靠的串行EEPROM存储器，广泛应用于各种物联网场景。本文将深入探讨AT24C02的特点、工作原理及其在物联网设备中的应用。

AT24C02的基本特性

AT24C02是一款2K位串行CMOS EEPROM，具有以下特点：

低功耗：采用先进CMOS技术，显著降低功耗，适合电池供电设备。

宽工作电压范围：支持1.8V至5.5V的工作电压，适应多种电源环境。

高可靠性：具有内部校验和功能，确保数据传输的准确性。

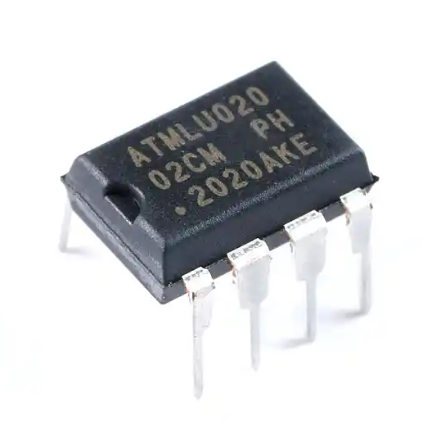

多种封装形式：提供DIP、SOP、TSSOP等多种封装，满足不同应用场景需求。

工作原理

AT24C02通过I2C总线进行通信，支持字节写入、页写入和随机读取等操作。其内部包含256个8位字节，通过地址引脚A0、A1和A2设置设备地址，确保多片级联时的唯一性。

在物联网设备中的应用

智能家居

在智能家居系统中，AT24C02可用于存储传感器数据，如温度、湿度等。这些数据通过I2C总线传输到主控制器，用于控制其他设备，如自动调节灯光和温度。

传感器网络

在传感器网络中，AT24C02用于存储传感器的校准数据和历史记录。这有助于提高传感器的精度和可靠性，确保数据的准确性和一致性。

数据记录

AT24C02在数据记录设备中发挥重要作用，用于存储设备的配置参数和运行数据。这使得设备在断电后仍能保持数据的完整性，便于后续分析和维护。

实际应用案例

案例1：基于STM32的I2C通信

在STM32平台上，通过HAL库实现与AT24C02的高效通信。代码示例如下：

#include "stm32f1xx_hal.h"void MX_I2C1_Init(void) {
    hi2c1.Instance = I2C1;
    hi2c1.Init.ClockSpeed = 100000;
    hi2c1.Init.DutyCycle = I2C_DUTYCYCLE_2;
    hi2c1.Init.OwnAddress1 = 0;
    hi2c1.Init.AddressingMode = I2C_ADDRESSINGMODE_7BIT;
    HAL_I2C_Init(&hi2c1);}HAL_StatusTypeDef I2C_Write(uint16_t DevAddress, uint8_t *pData, uint16_t Size) {
    return HAL_I2C_Master_Transmit(&hi2c1, DevAddress, pData, Size, HAL_MAX_DELAY);}HAL_StatusTypeDef I2C_Read(uint16_t DevAddress, uint8_t *pData, uint16_t Size) {
    return HAL_I2C_Master_Receive(&hi2c1, DevAddress, pData, Size, HAL_MAX_DELAY);}

通过上述代码，可以实现对AT24C02的读写操作，确保数据的准确存储和读取。

结论

AT24C02以其低功耗、高可靠性和灵活的I2C通信能力，成为物联网设备中数据存储的理想选择。通过合理设计和优化，可以充分发挥其性能优势，满足现代物联网设备对高效数据存储的需求。
