安规电容在家用电器中的保护:核心机制、选型设计与应用实践

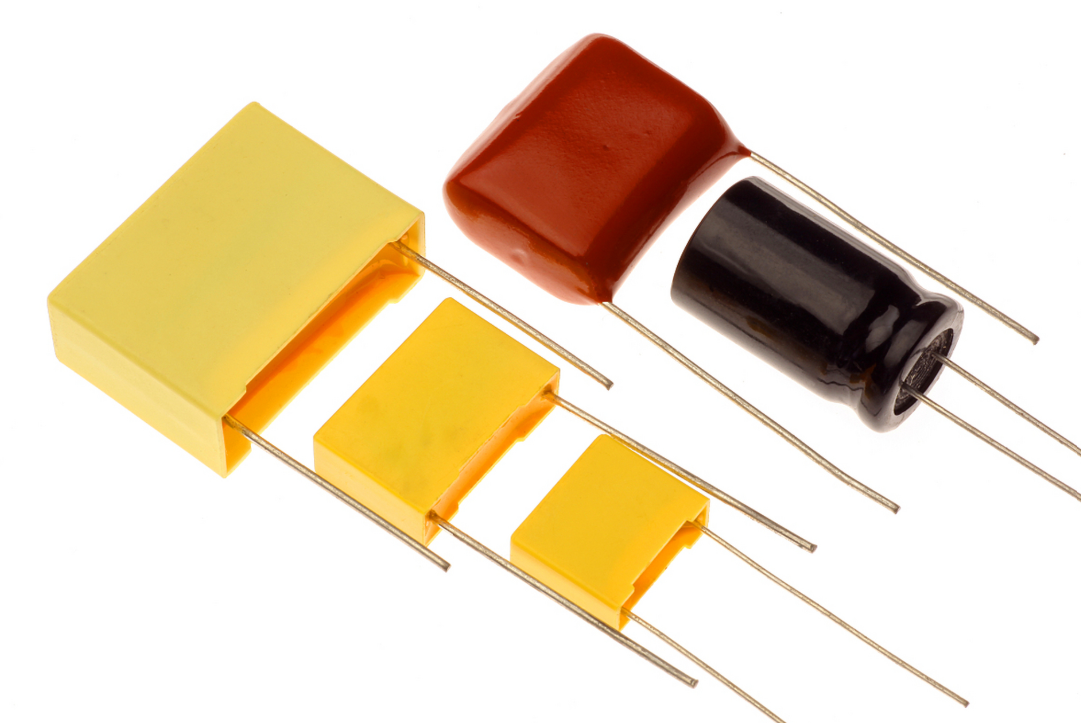

安规电容(Safety Capacitor)是专门设计用于电子设备安全防护的特殊电容器,其核心特性在于失效后不会引发电击或火灾,符合UL、VDE等国际安全认证标准。在家用电器中,安规电容通过以下机制实现保护:

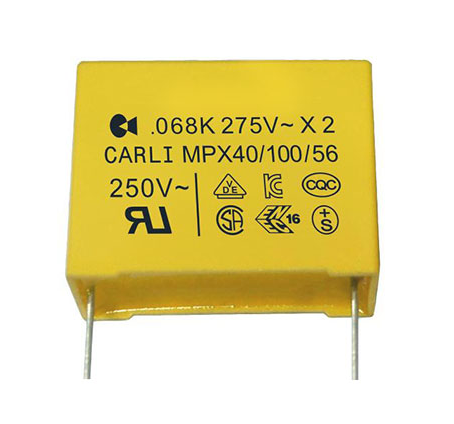

电压钳位与浪涌吸收:在电源输入端吸收瞬时过电压(如雷击、电网波动),将浪涌能量转化为热能,保护后级电路。例如,空调电源模块中的X2型安规电容可承受2.5kV浪涌电压。

高频噪声抑制:滤除电磁干扰(EMI)和射频干扰(RFI),提升信号完整性。Y电容通过抑制共模噪声,防止触摸屏、控制面板误触发。

快速放电特性:断电后电荷迅速释放,避免普通电容的残余电压导致电击风险。实验表明,安规电容放电时间可控制在1秒内,而普通电容需数分钟。

一、安规电容的核心特性与安全机制

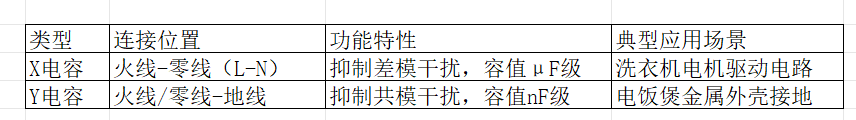

安规电容分类与参数对比

类型连接位置功能特性典型应用场景



二、家用电器中的典型保护场景与技术实现

2.1 电源输入端的双重防护

在家用电器(如冰箱、空调)的交流电源输入端,通常采用X+Y组合防护方案:

X电容(如X2-275V):并联在L-N线间,滤除差模噪声,容值范围0.1-2.2μF,搭配泄放电阻(通常1MΩ)实现快速放电810。

Y电容(如Y1-400V):跨接在L-GND/N-GND之间,抑制共模干扰,单颗容值≤4.7nF以避免漏电流超标(≤0.35mA)9。

2.2 电机驱动电路的保护

在洗衣机、吸尘器等含电机的设备中,安规电容通过以下方式保护:

启动电流缓冲:并联在电机绕组的X电容(如CBB61型)可降低启动瞬间的电流冲击,延长继电器寿命7。

电弧抑制:电机换向时产生的电弧噪声由Y电容吸收,防止干扰WiFi、蓝牙等无线模块10。

2.3 金属外壳设备的防触电设计

电热水壶、微波炉等金属外壳设备需通过Y电容实现双重绝缘保护:

接地漏电流控制:两颗Y2电容串联(总容值≤2.2nF),将漏电流限制在0.25mA以下,符合IEC 60335标准89。

静电释放路径:人体接触外壳时,静电通过Y电容安全泄放至地线,避免MCU复位或损坏4。

三、安规电容选型与设计要点

3.1 关键参数选择

参数计算依据示例(AC220V系统)

额定电压(Uc)≥1.2×电网峰值电压(220V×√2×1.2≈374V)选择275VAC X2电容

脉冲耐压(Up)需高于浪涌测试等级(如4kV)Y1电容(8kV脉冲耐受)

工作温度根据散热环境选择(-40℃~+110℃)高温场景选耐125℃型号

3.2 安全认证与失效模式

强制认证:优先选择标有UL、VDE、CQC认证的型号,避免使用无认证替代品。

失效模式分析:

短路失效:金属化膜自愈特性可避免持续短路,但需配合保险丝防止过热。

容值衰减:超过20%容损需更换,可通过LCR表定期检测。


四、典型故障诊断与维护策略

4.1 常见故障现象与对策

故障现象检测方法解决方案

设备漏电兆欧表测试绝缘电阻(应≥100MΩ)更换Y电容并检查接地

控制板误动作频谱分析仪捕捉高频噪声增加X电容容值或并联磁珠

电源模块烧毁热成像仪检测电容温升升级散热设计或换高耐温型号

4.2 预防性维护建议

定期检测:每2年用LCR表测量容值及ESR,偏差>15%立即更换。

环境适配:潮湿地区选用环氧树脂封装型号(如X2-MP系列),避免受潮漏电。

五、技术演进与未来趋势

高密度集成:片式安规电容(如0805封装Y电容)适应智能家电小型化需求,容值密度提升30%8。

智能化监测:集成温度传感器(如NTC贴片),实时上传电容健康状态至IoT平台7。

环保材料:无卤素环氧树脂符合RoHS 3.0标准,减少废旧电器污染10。
