在电子工程与通信领域，半导体器件的性能和特性是电路设计的基础。结型场效应管(JFET)作为一种重要的半导体器件，因其独特的结构和性能，在众多应用中发挥着关键作用。2N5485作为一种常见的N通道结型场效应管，广泛应用于射频放大器、混频器等高频电路中。本文将深入探讨2N5485结型场效应管的特性，旨在为电子工程师和相关领域的专业人士提供全面的参考信息。

一、2N5485结型场效应管的基本结构

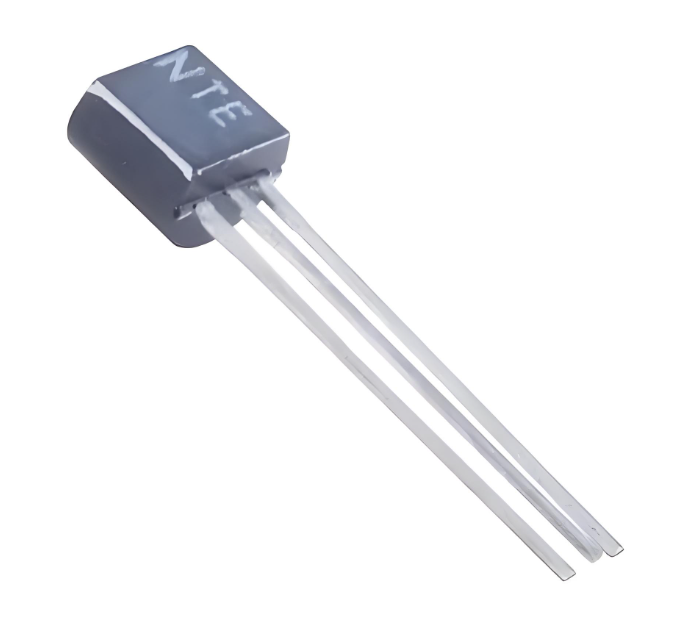

2N5485是一种硅基N通道结型场效应管，其结构基于N型半导体材料。在N型半导体的两侧，通过扩散工艺形成了两个高浓度的P型半导体区域，这两个P型区域与N型半导体形成了两个PN结。这两个PN结的P型区域连接在一起，引出作为栅极(G)，而N型半导体的两端分别引出作为源极(S)和漏极(D)。

这种结构使得2N5485具有一个N型的导电沟道，电子作为多数载流子在源极和漏极之间流动。通过在栅极和源极之间施加电压，可以控制沟道的电阻，从而调节漏极电流。

二、2N5485结型场效应管的特性曲线

(一)输出特性曲线

2N5485的输出特性曲线反映了漏极电流(ID)与漏源电压(VDS)之间的关系。在低VDS区域，漏极电流随着漏源电压的增加而迅速增加，此时场效应管处于可变电阻区。随着VDS的进一步增加，沟道逐渐变窄，最终达到夹断电压(VP)，此时漏极电流不再随VDS的增加而显著变化，场效应管进入饱和区。

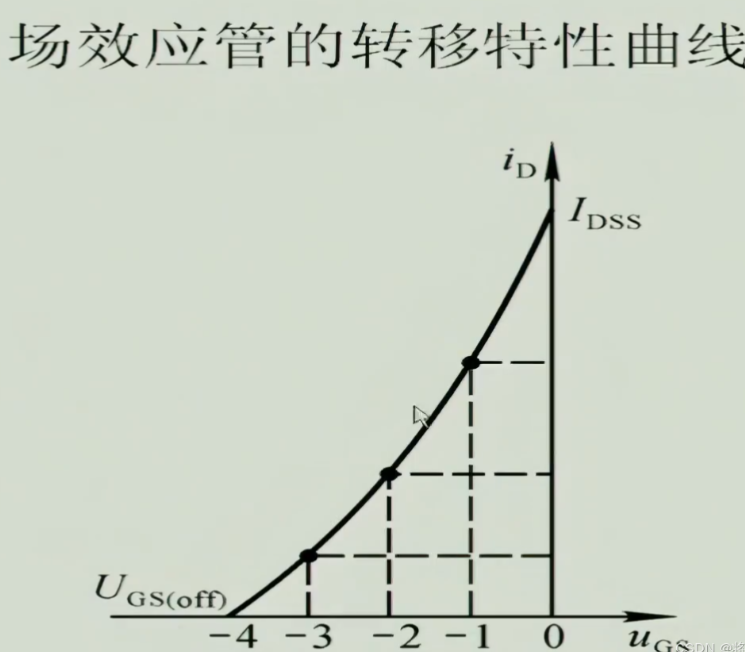

(二)转移特性曲线

转移特性曲线描述了漏极电流(ID)与栅源电压(VGS)之间的关系。当VGS为零时，漏极电流达到最大值，称为饱和漏极电流(IDSS)。随着VGS的增加(对于N通道JFET为负电压)，漏极电流逐渐减小，最终在VGS达到夹断电压时，漏极电流接近于零。

三、2N5485结型场效应管的主要特性参数

(一)夹断电压(VGS(off))

夹断电压是使漏极电流降至零所需的栅源电压。对于2N5485，其夹断电压通常在-2V到-4V之间。这个参数决定了场效应管从导通状态到截止状态的转换点。

(二)饱和漏极电流(IDSS)

饱和漏极电流是指在VGS为零时，漏极电流的最大值。2N5485的饱和漏极电流一般在10mA到20mA之间。这个参数反映了场效应管在无栅极偏置时的最大导通能力。

(三)输入电阻(RGS)

2N5485的输入电阻非常高，通常大于10^9欧姆。这一特性使得结型场效应管在电路中具有良好的信号隔离性能，适合用作高输入阻抗的放大器输入级。

(四)跨导(gm)

跨导是衡量场效应管放大能力的重要参数，它表示漏极电流相对于栅源电压变化的灵敏度。2N5485的跨导一般在1S到3S之间。较高的跨导意味着场效应管对栅源电压的变化更敏感，能够实现更大的信号增益。

四、2N5485结型场效应管的应用

(一)射频放大器

2N5485由于其低噪声特性和高频性能，非常适合用于射频放大器的设计。在射频电路中，它能够提供稳定的增益，同时保持良好的线性特性，从而实现高质量的信号放大。

(二)混频器

在通信系统中，混频器是实现频率转换的关键部件。2N5485的高频特性和良好的非线性特性使其成为混频器的理想选择。通过适当的设计，它可以实现高效的频率混频，满足通信系统对信号处理的要求。

(三)模拟开关

利用2N5485的高输入阻抗和低导通电阻特性，可以设计高性能的模拟开关。在模拟开关应用中，它能够在导通和截止状态之间快速切换，同时保持低信号失真，适用于各种模拟信号切换电路。
