压敏电阻(Varistor)是一种基于金属氧化物(如氧化锌)的非线性电阻器件，其核心特性表现为电压敏感性和快速响应能力。当电路电压低于阈值时，其阻值高达兆欧级;一旦遭遇雷击浪涌或瞬态过压(如超过压敏电压UN)，阻值会在纳秒级时间内骤降，形成低阻抗通路，将浪涌能量转化为热能释放，从而保护后端电路。

一、压敏电阻的核心特性与防雷机制

1.1 防雷击保护中的关键作用

电压钳位：通过将浪涌电压限制在安全范围(如最大箝位电压VC)，防止半导体器件击穿。例如，14D471K压敏电阻可将6kV浪涌电压钳位至775V以下。

能量吸收：单次可吸收数千安培的瞬态电流(如8/20μs波形下，10D471K通流量达2500A)，适用于雷击浪涌的高能量场景。

多级防护协同：常与气体放电管(GDT)、保险丝组成复合电路，实现共模与差模全保护。例如，GDT负责泄放大电流，压敏电阻则细化电压钳位，延长系统寿命。

二、防雷设计中的技术参数与选型指南

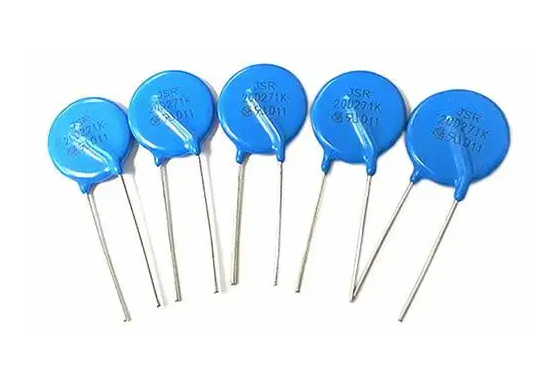

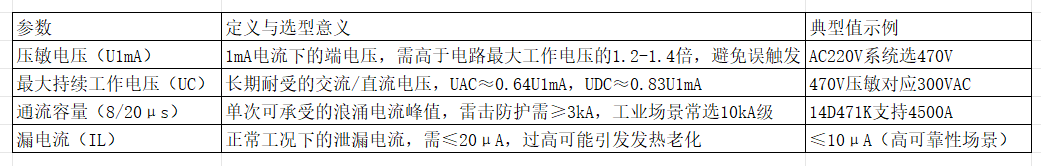

2.1 关键参数解析

2.2 选型实战步骤

确定工作电压：计算电网波动范围(如AC220V±15%)，选取U1mA≥340V(470V更安全)。

匹配通流需求：根据雷击等级(如IEC 61000-4-5标准)选择通流量。4kV测试需2kA能力，6kV则需3kA。

封装与散热设计：大功率场景选用14D/20D封装，PCB布局预留散热空间，避免热失效。

三、典型防雷电路设计与应用案例

(关键词优化：防雷电路设计、压敏电阻应用、浪涌防护方案)

3.1 AC220V电源防护方案

电路拓扑：

差模防护：压敏电阻(如14D471K)并联在L-N线间，直接钳位线间浪涌。

共模防护：压敏电阻与气体放电管串联后接地，泄放L/GND或N/GND间能量。

失效隔离：串联线绕电阻或温度保险丝，防止压敏短路引发火灾。

应用场景：

LED路灯电源：通过6kV组合波测试，保障户外设备稳定性。

工业PLC系统：抑制电磁干扰(EMI)，提升信号完整性。

3.2 多级防护系统设计

第一级：高能避雷器(如气体放电管)泄放80%浪涌能量。

第二级：压敏电阻细化钳位，配合TVS二极管处理残余脉冲。

第三级：滤波电路消除高频噪声，确保后端IC安全。

四、常见故障诊断与维护策略

(关键词优化：压敏电阻故障、防雷系统维护)

4.1 典型故障模式

老化失效：漏电流增加>20μA或U1mA下降>10%，需立即更换。

热击穿：持续过压导致温升超标，可通过红外热成像检测热点。

物理破损：雷击能量超限引发封装开裂，需升级通流容量或优化散热。

4.2 维护建议

定期检测：使用万用表测量U1mA，每半年一次。

环境适配：高湿度地区选用防潮封装(如环氧树脂涂覆)。

冗余设计：并联多颗压敏电阻分散浪涌应力，提升系统可靠性。

五、行业应用与未来趋势

(关键词优化：压敏电阻行业应用、防雷技术发展)

5.1 典型案例

智能家居：在空调、冰箱中集成压敏电阻，抵御电网波动引发的MCU死机。

新能源汽车：车载充电机(OBC)采用560V压敏电阻，防护12V/24V系统浪涌。

5G基站：10kA级压敏电阻与SPD模块配合，满足IEC 61643-11标准。

5.2 技术演进方向

高能量密度：纳米掺杂技术提升通流能力(如20D封装支持6500A)。

智能化监测：集成温度/电压传感器，实现失效预警与远程运维。

环保材料：无铅化工艺符合RoHS 3.0标准，减少环境危害。
