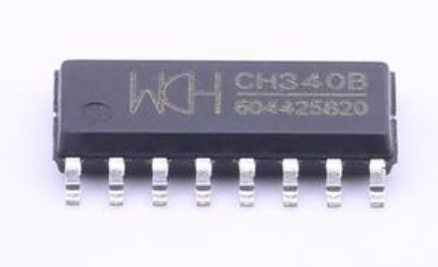

CH340编程器作为基于CH340G芯片的USB转UART转换设备，已成为电子工程领域的重要工具。该芯片由南京沁恒微电子研发，支持USB 2.0全速标准，兼容RS232、RS485等通信协议，其典型应用包括：

单片机固件烧录(STC89C51/52系列)

Arduino开发板通信调试

ESP8266/ESP32模块OTA升级

工业控制设备串口监控

一、CH340编程器技术解析与应用场景

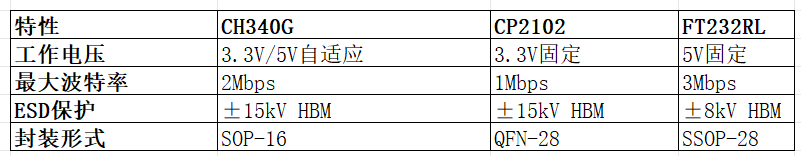

技术参数对照表：

二、驱动程序安装全流程详解(Windows/Linux/MacOS三平台)

2.1 Windows系统安装(重点优化：CH340驱动安装)

访问沁恒官网下载最新驱动包(版本号标注：2023Q4)

设备管理器识别未知设备时，右键选择"更新驱动程序"

手动指定驱动目录(需解压.zip文件)

验证安装成功：端口(COM和LPT)下出现"USB-SERIAL CH340"

常见故障处理：

错误代码10：禁用驱动程序强制签名

设备未识别：更换USB数据线(需支持数据传输)

COM端口冲突：修改注册表HKEY_LOCAL_MACHINESYSTEMCurrentControlSetControlCOM Name Arbiter

2.2 Linux系统配置(内核版本≥4.15)

# 查看设备接入状态dmesg | grep ch34x# 安装依赖库sudo apt-get install setserial# 设置端口权限sudo chmod 666 /dev/ttyUSB0

2.3 MacOS Monterey适配方案

关闭系统完整性保护(SIP)

使用Homebrew安装驱动

brew install --cask wch-ch34x-usb-serial-driver

三、硬件连接规范与信号完整性保障

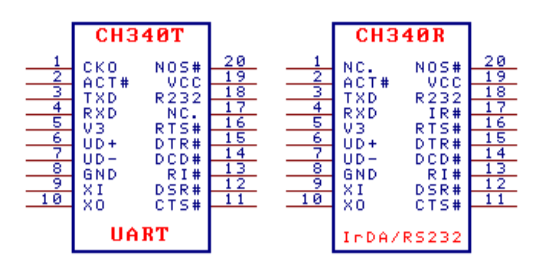

3.1 典型接线示意图

1号脚GND：接电源负极。

16号脚VCC：接电源正极。在3.3V电源电压时连接VCC输入外部电源，在5V电源电压时外接0.1uf的退耦电容。

2号脚TXD：串行数据输出端，需要引出外接MCU对接的引脚。

3号脚RXD：串行数据输入端，需要引出外接MCU对接的引脚。

5号脚D+ 和 6号脚D-：连接Type-C接口中对应的D+和D-。

7号脚NC：空脚，默认不接。

13号脚DTR：数据终端就绪，可以外接电路实现自动下载功能。

14号脚RTS：数据装置就绪，请求发送，同样可以外接电路实现自动下载功能。

其他的引脚(8到12号脚)一般不常用，默认不接。

3.2 电平转换注意事项

5V系统：需在VCC与IO间串联120Ω电阻

3.3V系统：直接连接时建议增加BAV99双向TVS管

RS485应用：启用DE/RE控制脚，建议配置SN65176B差分收发器

3.3 示波器实测波形分析

空闲状态：保持高电平(≥3V)

起始位：低电平持续1/波特率时间

数据位：LSB优先传输，典型上升时间≤30ns

四、上位机软件配置与调试技巧

4.1 Tera Term高级配置

流控制：RTS/CTS硬件流控启用条件

日志记录：二进制/ASCII双模式捕获

宏命令：自动发送AT指令序列

4.2 Arduino IDE集成开发

void setup() {  Serial.begin(115200);  while (!Serial) {    ; // 等待CH340枚举完成  }  Serial.println("CH340 Ready");}

4.3 Python自动化脚本示例

import serialfrom time import sleepwith serial.Serial('COM3', 9600, timeout=1) as ser:    ser.write(b'AT+VER?
')    response = ser.readline()    print(f"Firmware Version: {response.decode()}")

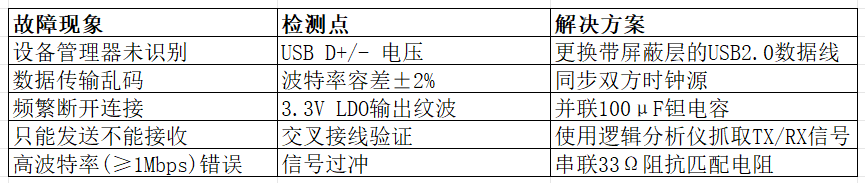

五、典型故障诊断矩阵(深度优化：CH340编程器连接问题)

六、进阶应用：构建多功能烧录系统

6.1 STC-ISP协议解析

冷启动时序：DTR/RTS组合控制

握手信号：0x7F同步字符

数据包结构：HEAD + LEN + DATA + CHECKSUM

6.2 自定义Bootloader开发

void EnterISP() {
  GPIO_InitTypeDef GPIO_InitStruct;
  __HAL_RCC_GPIOA_CLK_ENABLE();
  GPIO_InitStruct.Pin = GPIO_PIN_9|GPIO_PIN_10;
  GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;
  GPIO_InitStruct.Alternate = GPIO_AF7_USART1;
  HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);

  if(CheckMagicCode()){
    JumpToBootloader();
  }
}

6.3 生产测试自动化方案

集成PYQT开发测试界面

实现ATE指令集兼容

生成XML格式测试报告

七、行业应用案例研究

7.1 智能家居网关升级系统

采用CH340C+STM32F103方案

OTA差分升级协议设计

异常恢复机制：双Bank Flash架构

7.2 工业传感器数据采集

MODBUS RTU over RS485

波特率自适应算法

数据校验CRC16-MODBUS实现
