LM324芯片手册解读:低功耗四运算放大器技术解析与应用指南

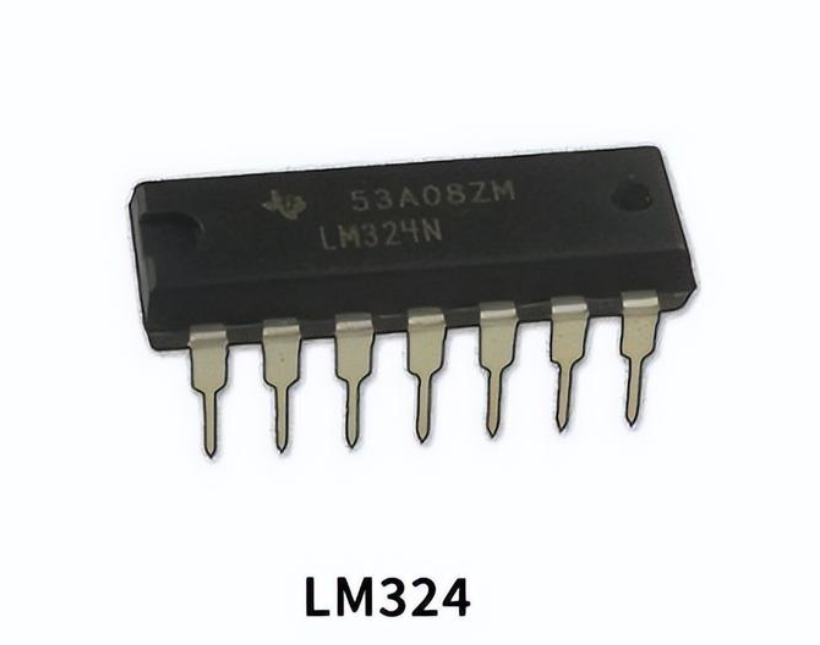

LM324 是美国国家半导体公司(现 TI)推出的低功耗四运算放大器,属于 LM124 系列。其独特设计使其适用于单电源系统,广泛应用于传感器信号调理、电源管理、工业控制等领域。该器件集成四路独立运算放大器,具备高增益、宽电压范围和温度补偿特性,为低成本、低功耗应用提供高效解决方案。

1. 核心技术特性

1.1 电源与电压特性

宽电源范围:单电源 3V~32V 或双电源 ±1.5V~±16V,兼容多种系统供电。

低静态电流:典型值 700μA,且与电源电压无关,适合电池供电设备。

输出电压摆幅:0V 至 V⁺-1.5V(单电源模式),支持轨到轨输出能力。

1.2 输入输出特性

输入失调电压:典型值 2mV(LM324A),确保高精度信号放大。

输入偏置电流:45nA(温度补偿),适合高阻抗传感器接口。

共模输入范围:包含地电位(0V 至 V⁺-1.5V),简化单电源系统设计。

1.3 频率与增益特性

单位增益带宽:1MHz(温度补偿),满足中频信号处理需求。

开环电压增益:100dB(典型值),提供高放大能力。

相位裕度:70°(单位增益),确保系统稳定性。

2. 关键参数对比(LM324 vs LM324A)

参数LM324LM324A

输入失调电压2mV(Max)1mV(Max)

输入偏置电流45nA(Max)20nA(Typ)

共模抑制比65dB(Min)70dB(Min)

工作温度范围0°C~+70°C-55°C~+125°C

3. 典型应用电路

3.1 单电源非反相放大器

电路配置:通过电阻分压网络实现增益设置(如 R1=1kΩ,R2=10kΩ 时增益为 11)。

优势:输入共模范围包含地,无需双电源偏置。

3.2 直流求和放大器

功能:实现多通道信号叠加(Vout = V1 + V2 - V3 - V4)。

注意事项:需确保输入信号总和不超过输出电压摆幅。

3.3 LED 驱动电路

设计要点:利用 LM324 的输出电流能力(20mA 灌电流 / 拉电流)直接驱动 LED。

保护措施:串联限流电阻防止过流损坏。


4. 应用注意事项

4.1 输入保护

反压保护:输入电压不得低于 - 0.3V(25°C),否则需添加钳位二极管。

差分输入:允许超过电源电压的差分输入(如 32V),但需确保共模电压在范围内。

4.2 稳定性设计

容性负载:驱动 > 50pF 电容时需添加隔离电阻(如 100Ω)或采用增益缓冲。

频率补偿:单位增益配置时内部补偿已优化,高增益应用需额外补偿。

4.3 散热管理

功率耗散:四路同时工作时需降额使用(如环境温度 > 70°C 时按 88°C/W 降额)。

短路保护:避免输出直接短路至 V⁺,短时短路至地需限制电流(如 40mA)。

5. 选型建议

5.1 温度范围

商业级(LM324):0°C~+70°C(消费电子)。

工业级(LM224):-25°C~+85°C(工业控制)。

军品级(LM124):-55°C~+125°C(航空航天)。

5.2 封装选择

DIP-14(J/N 后缀):适合通孔焊接。

SOIC-14(M 后缀):节省 PCB 空间。

陶瓷封装(W 后缀):高可靠性环境。

6. 总结

LM324 凭借其单电源兼容性、低功耗和高集成度,成为模拟信号处理的理想选择。在设计时需注意输入保护、稳定性及散热问题,合理配置外围电路以发挥其最佳性能。随着工业 4.0 与物联网的发展,LM324 在智能传感器、便携式设备等领域的应用将持续扩展。
