TEA1713T是一款由NXP Semiconductors推出的高性能谐振电源控制IC，集成了功率因数校正(PFC)控制器和半桥谐振转换器(HBC)控制器。这款多芯片IC专为高效、可靠的电源设计而打造，广泛应用于液晶电视、等离子电视以及电源适配器等场合。以下是对TEA1713T产品说明、特性、应用、封装、引脚信息、电气参数及替换型号推荐的详细解读。

一、产品说明

TEA1713T结合了PFC控制器和HBC控制器，提供了对上转换器和谐振半桥配置中离散MOSFET的驱动功能。其高效的PFC操作通过在高功率级别实现准谐振操作和在低功率级别实现带谷值跳过的准谐振操作来实现。同时，HBC模块是一个高压控制器，适用于零电压开关LLC谐振转换器，包含多种保护电路以确保系统在各种条件下的安全运行。

二、特性

集成度高：集成了PFC和HBC控制器，减少了外部组件数量，降低了设计成本。

宽输入电压范围：支持70V至276V(AC)的通用主电源电压，适应不同地区的电压标准。

高效能：通过边界模式操作、谷值/零电压切换等技术降低开关损耗，提高转换效率。

多重保护：包括过流保护(OCP)、过压保护(OVP)、去磁检测、过温保护等，确保系统在各种异常情况下都能安全重启或保护。

灵活性：拓扑结构灵活，适用于广泛的应用场景和主电压范围。

三、应用

TEA1713T因其高性能和高度集成的特点，特别适用于需要高效、可靠电源供应的场合，如：

液晶电视

等离子电视

电源适配器

四、封装

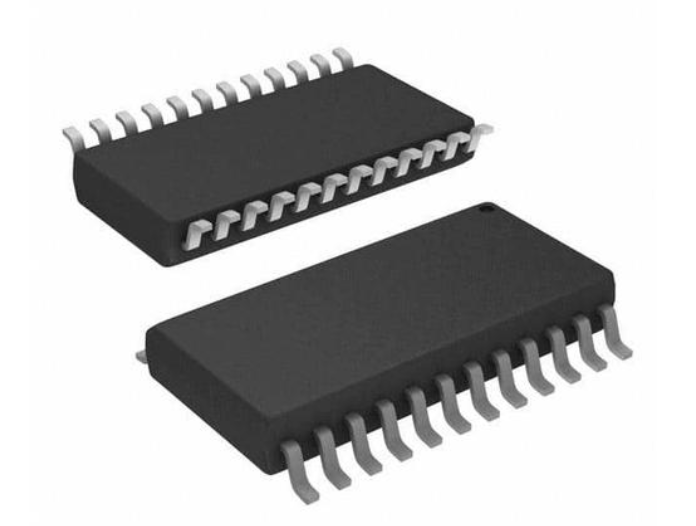

TEA1713T采用塑料小外形封装(SO24)，具有24个引脚，封装体宽度为7.5mm，这种封装形式便于在PCB上布局和连接，提高了设计的灵活性和可靠性。

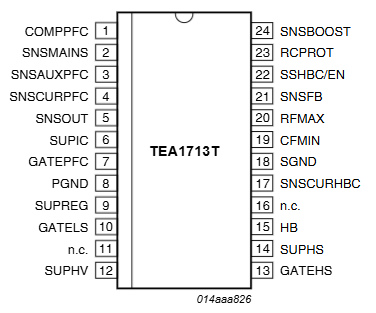

五、引脚信息

TEA1713T的引脚配置丰富，包括用于PFC和HBC控制器输入输出的多个引脚，如：

COMPPFC：PFC控制器的频率补偿引脚

SNSMAINS：主电压感应输入引脚

SNSAUXPFC：PFC去磁时间感应输入引脚

SNSCURPFC：PFC控制器瞬时电流和软启动感应输入引脚

SNSOUT：HBC输出电压监控感应输入引脚

RFMAX：HBC最大频率调整引脚

GATEPFC/GATEHS/GATELS：PFC和HBC的MOSFET栅极驱动引脚

详细的引脚描述和功能请参考产品数据手册中的引脚配置图和描述表。

六、电气参数

开关频率：500 kHz(在某些型号或应用中)

标称输入电压：20 V(可能因具体应用而异)

电源电压：通常适用于交流输入电压范围，如70VAC ~ 276VAC(具体取决于型号和应用)

工作温度：

最低工作温度：-40℃(某些资料中为-20℃)

最高工作温度：150℃

七、替换型号推荐

由于TEA1713T是一款高度集成的谐振电源控制IC，其替换型号的选择需要根据具体的应用场景和需求来确定。常见的替换方向包括其他品牌具有类似功能的IC，如Infineon、On Semiconductor等公司的产品。在选择替换型号时，需要重点考虑功能匹配性、性能差异、封装兼容性以及成本等因素。

综上所述，TEA1713T是一款功能强大、集成度高的谐振电源控制IC，其优越的性能和灵活的设计使其成为液晶电视、等离子电视等高效电源设计的理想选择。通过对产品数据手册的详细解读，设计师可以更好地理解和应用这款产品，实现高效、可靠的电源设计。通过对产品数据手册的详细解读，设计师可以更好地理解和应用这款产品，实现高效、可靠的电源设计。
