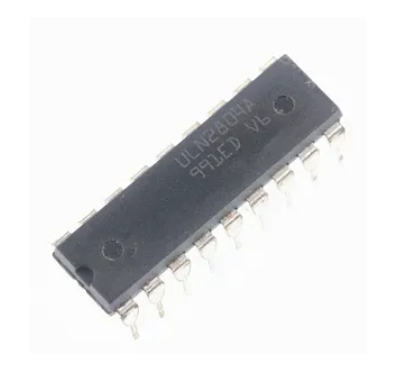

ULN2804A是一款由Allegro MicroSystems生产的高性能高压高电流达林顿阵列，特别设计用于在低电平逻辑电路与多种外围高功率负载之间提供接口。这款芯片凭借其高电压和高电流特性，在自动化控制、电子设备、汽车电子等多个领域有着广泛的应用。本文将详细解读ULN2804A的主要特性、工作原理、封装形式以及使用注意事项。

一、主要特性

兼容多种逻辑输入：ULN2804A支持从6V到15V的CMOS或PMOS逻辑输出，这意味着它可以轻松地与多种数字逻辑电路接口，包括TTL、DTL、PMOS和CMOS等。

高输出电流能力：每个驱动器的连续负载电流可达500mA，使得该芯片能够驱动如继电器、电磁阀、步进电机、磁打印锤、多路LED和白炽灯显示屏以及加热器等高功率负载。

高输出电压：在关断状态下，ULN2804A的输出能够承受高达95V的电压，这远远超过了市场上许多同类产品，从而提供了更高的灵活性和可靠性。

瞬态保护输出：所有输出均为开漏输出，并带有集成的钳位二极管，以保护输出晶体管免受瞬态电压和电流的损害。

灵活的封装形式：ULN2804A提供18引脚的双列直插式封装(后缀为‘A’)和18引脚的小型塑封封装(后缀为‘LW’)，以满足不同应用场合的需求。

二、工作原理

ULN2804A内部集成了多个达林顿晶体管对，每个晶体管对都能独立控制一个高功率负载。当逻辑输入为高电平时，对应的达林顿晶体管对导通，允许电流从负载流向地(或电源负极)。当逻辑输入为低电平时，达林顿晶体管对截止，负载与电源断开。通过控制不同的输入引脚，可以独立地控制多个高功率负载的开关状态。

三、使用注意事项

散热处理：由于ULN2804A在驱动高功率负载时会产生较大的热量，因此在实际应用中需要注意散热问题。可以通过增加散热片或使用风扇等散热措施来降低芯片的工作温度。

电压和电流限制：在使用过程中，应确保输入电压和输出电流不超过芯片的规格限制，以免损坏芯片或影响其性能。

电源滤波：为了减少电源噪声对芯片的影响，建议在电源输入端添加适当的滤波电容。

驱动能力匹配：在选择使用ULN2804A时，应根据负载的实际需求选择合适的驱动能力。如果负载功率过大或数量过多，可能需要考虑使用多个ULN2804A芯片或其他更大功率的驱动器。

四、总结

ULN2804A作为一款高性能的高压高电流达林顿阵列芯片，凭借其强大的驱动能力、灵活的封装形式以及良好的兼容性，在工业自动化、汽车电子等多个领域得到了广泛应用。通过合理的设计和使用，可以充分发挥其优势，提高系统的可靠性和稳定性。
