LP2951ACDG是由ON Semiconductor(安森美)公司生产的一款微功率电压调节器。这款设备以其低压差(LDO)特性和高效率在市场中占据一席之地。LP2951ACDG被广泛应用于需要稳定、可靠电源供应的电路中，如电池供电的电子设备、汽车电子和工业控制系统等。

一、产品特性

低压差设计：LP2951ACDG具有极低的输入输出电压差，能够在较低的电压下保持稳定的输出电压，这有助于提高电池的使用效率并延长电池寿命。

高效率：该设备具有出色的电源转换效率，能够将输入电压高效地转换为稳定的输出电压，减少能量损失。

宽输入电压范围：LP2951ACDG支持较宽的输入电压范围，能够适应不同应用场景的需求。

稳定性好：该设备具有良好的电压调节准确度，能够确保输出电压的稳定性，减少因电压波动对电路性能的影响。

多种保护功能：LP2951ACDG内置过流、过温等保护功能，能够确保电路在异常情况下安全稳定运行。

二、应用

LP2951ACDG广泛应用于需要稳定电源供应的电路中，包括但不限于以下领域：

电池供电的电子设备：如智能手机、平板电脑、可穿戴设备等，这些设备对电源的稳定性要求较高，LP2951ACDG能够提供稳定的输出电压，确保设备的正常运行。

汽车电子：如车载音响、导航系统、车载电脑等，这些设备需要稳定的电源供应以保证其性能的稳定性和可靠性。

工业控制系统：在工业自动化和机器人技术中，稳定的电源供应对于确保设备的正常运行和精度至关重要。LP2951ACDG能够满足这些应用对电源稳定性的要求。

三、封装与引脚信息

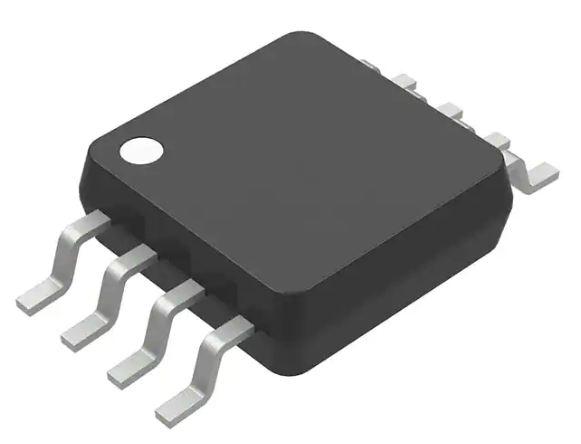

LP2951ACDG采用SOIC-8封装，这是一种常见的表面贴装封装形式，具有体积小、重量轻、易于安装等特点。该设备具有8个引脚，包括输入电压引脚(VIN)、输出电压引脚(VOUT)、使能引脚(EN)、接地引脚(GND)等，方便工程师在电路设计中进行连接和配置。

VIN (引脚1): 输入电压引脚。这是稳压器接收原始、未调节的电源电压的引脚。

EN (引脚2): 使能引脚。这个引脚用于控制稳压器的开启和关闭。当EN引脚被拉到低电平时(通常是接地)，稳压器被激活并开始调节输出电压。当EN引脚被拉到高电平时(通常是连接到VIN或VOUT)，稳压器可能被关闭或进入低功耗模式(具体行为取决于设备的具体设计)。

NC (引脚3): 无连接引脚。在某些设计中，这个引脚可能没有被使用，或者可能用于未来的功能扩展。在大多数情况下，这个引脚应该悬空或接地。

GND (引脚4): 接地引脚。这是稳压器的参考地引脚，所有其他引脚(除了VIN和可能的某些输出引脚)都应该与这个引脚有相同的电位。

FB (引脚5): 反馈引脚。这个引脚用于接收来自输出电压的反馈信号，稳压器使用这个信号来调整其输出以保持恒定的电压。在某些设计中，可以通过连接一个电阻分压器到这个引脚和VOUT引脚来设置输出电压。

NC (引脚6): 无连接引脚。与引脚3类似，这个引脚可能没有被使用，或者可能用于未来的功能扩展。在大多数情况下，这个引脚应该悬空或接地。

VOUT (引脚7): 输出电压引脚。这是稳压器提供稳定输出电压的引脚。在正常工作条件下，这个引脚上的电压将等于稳压器的设定输出电压。

NC (引脚8): 无连接引脚。与引脚3和6类似，这个引脚可能没有被使用，或者可能用于未来的功能扩展。在大多数情况下，这个引脚应该悬空或接地。

四、电气参数

以下是LP2951ACDG的主要电气参数：

输入电压范围：最高可达30V

输出电压范围：可通过外部电阻配置，最高可达30V

输出电流：最大100mA

静态电流：典型值为120μA(在输出电压为3.3V，负载电流为1mA时)

压降：在100mA负载电流下，典型值为380mV

工作温度范围：-40°C至+125°C

这些电气参数为工程师在设计和应用电路时提供了重要的参考依据。

五、替换型号推荐

当需要替换LP2951ACDG时，可以考虑以下等效或替代型号：

LP2950：与LP2951ACDG属于同一系列的产品，具有类似的电气参数和封装形式，可以作为替代选择之一。

NCV2951：这是一款来自其他制造商的类似产品，也具有低压差和高效率的特点，可以作为备选方案。

然而，在选择替代型号时，需要仔细比较电气参数和封装形式，以确保替换后的电路性能不受影响。

总结

LP2951ACDG是一款性能卓越、稳定性高的微功率电压调节器。通过对其数据手册的解读，我们可以更深入地了解该产品的特性、应用、封装、引脚信息、电气参数以及替换型号推荐等信息。这些信息对于工程师在设计和应用电路时选择合适的电源调节器至关重要。
