SMMBT3904LT1G是一款由ON Semiconductor(安森美)生产的NPN型硅双极晶体管。它专为低功率表面贴装应用而设计，具有出色的电气性能和可靠性。此晶体管不仅符合RoHS标准，还通过AEC-Q101标准认证，特别适用于汽车和需要独特现场及控制变化要求的应用。

一、产品特性

无铅、无卤素、无BFR：SMMBT3904LT1G的制造过程中不含铅、卤素和BFR，符合环保要求。

AEC-Q101认证：通过AEC-Q101标准的认证，证明了该晶体管在汽车和工业应用中的高可靠性和稳定性。

高电气性能：该晶体管具有低饱和压降、高电流增益和宽温度工作范围等特性，使其在多种应用中都能表现出色。

二、应用

SMMBT3904LT1G因其卓越的性能和可靠性，被广泛应用于信号处理、工业自动化、汽车电子等领域。它可以作为开关、放大器或驱动器使用，帮助实现电路的各种功能。

三、封装与引脚信息

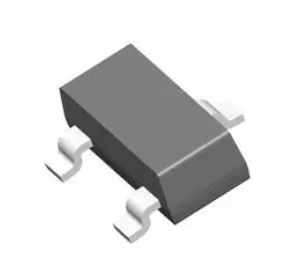

SMMBT3904LT1G采用SOT-23封装，这是一种常用的表面贴装封装形式，具有体积小、重量轻、易于安装等特点。该晶体管具有三个引脚，分别是基极(B)、发射极(E)和集电极(C)。

四、电气参数

以下是SMMBT3904LT1G的主要电气参数：

最大直流集电极电流(Ic)：200mA

最大集电极-发射极电压(Vce)：40V

最大集电极-基极电压(Vcbo)：60V

最大发射极-基极电压(Vebo)：6V

最大工作频率(fT)：300MHz

最大功率耗散(Pd)：300mW

最小直流电流增益(hFE)：100 @ 10mA, 1V

这些参数为工程师在设计电路时提供了重要的参考依据。

五、替换型号推荐

当需要替换SMMBT3904LT1G时，可以考虑以下等效或替代型号：

MMBT3904：与SMMBT3904LT1G具有相似的电气参数和封装形式，是常见的替代选择。

2N3904：虽然电气参数略有不同，但2N3904也是一款常用的NPN型硅双极晶体管，可以作为替代方案之一。

BC547B：这款晶体管具有与SMMBT3904LT1G相似的电气性能和封装形式，也可以作为替代选择。

然而，在选择替代型号时，需要仔细比较电气参数和封装形式，以确保替换后的电路性能不受影响。

总结

SMMBT3904LT1G是一款性能卓越、可靠性高的NPN型硅双极晶体管。通过对其数据手册的解读，我们可以更深入地了解该产品的特性、应用、封装、引脚信息、电气参数以及替换型号推荐等信息。这些信息对于工程师在设计电路时选择合适的晶体管至关重要。
