L7805CV手册解读:引脚说明、替代型号推荐、好坏检测

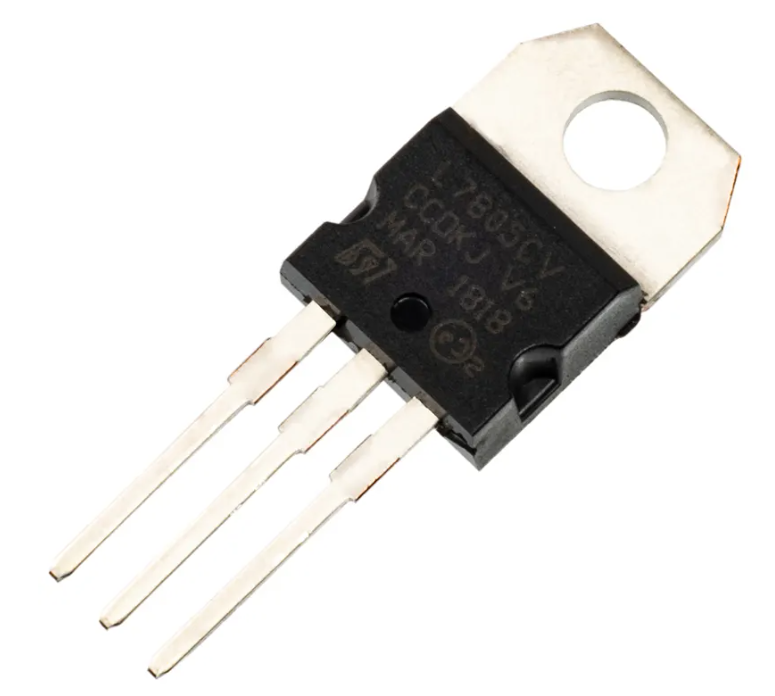

L7805CV是一款高性能的正电压稳压器,其独特的设计和功能在电源管理领域具有显著的优势。这款稳压器具有以下几个关键特性:

高稳定性:L7805CV能将输入电压稳定地调节为+5V的输出电压,这对于许多电子设备的稳定工作至关重要。

宽输入电压范围:其输入电压范围在7V至35V之间,这使得它适用于各种不同输入电压的应用场景。

高输出电流:L7805CV能够提供高达1.5A的输出电流,满足多数设备的电流需求,同时保持较低的输出波动。

优异的温度稳定性:即使在不同的工作温度下,L7805CV也能保持较好的输出电压稳定性。

内置保护机制:L7805CV内部集成了过热和过载保护功能,当温度过高或负载过大时,会自动切断输出,保护电路的安全性和稳定性。


一、应用

L7805CV作为一种线性稳压器,其主要应用领域包括:

电子设备电源模块:L7805CV可以作为集成电路、微控制器、传感器等电子设备的电源模块,提供稳定的5V电源输出。

LCD显示屏供电:由于LCD显示屏对电源电压的精度要求较高,L7805CV稳定的5V电源可以满足其需求,保证显示屏的正常工作。

传感器供电:传感器的工作稳定性直接受电源电压的影响,因此L7805CV也是传感器的理想电源选择。

二、封装

L7805CV的封装形式主要有TO-220、TO-220FP、D2PAK和DPAK等,这些封装形式提供了良好的散热性能和安装便利性。

三、引脚功能

L7805CV的引脚功能如下:

输入(VIN)引脚:接正电源,是稳压器的主要输入端口。

地(GND)引脚:接地,是整个电路的公共端。

输出(VOUT)引脚:输出稳定的5V直流电压,为设备提供稳定的电源。

四、电气参数

L7805CV的主要电气参数包括:

最大输入电压(VIN max):35V

最小输入电压(VIN min):7V

输出电压(VOUT):5V(4.75V-5.25V)

输出电流(IOUT):最大1.5A

工作温度范围(TJ):0°C至+150°C

五、替换型号推荐

当L7805CV无法满足某些特殊需求或需要替换时,可以考虑以下型号:

78L05:这是一款与L7805CV类似的稳压器,但输出电流稍小。

78M05:与L7805CV功能相似,但可能具有不同的封装形式或特性。

LT7805:这是一款高精度、低噪声的稳压器,适用于对电源质量要求更高的应用。

六、好坏检测

1. 初步电阻检测

三脚之间阻值测量:使用万用表测量L7805CV的三个引脚之间的正反向电阻值。正常情况下,三脚之间正反向测均有阻值,且阻值应在一定范围内。若测得阻值为无穷大或0,则可能表示该元件已损坏。

具体电阻值范围:

输入-地之间电阻为15-45千欧。

输出-地之间电阻为4-12千欧。

地-输入之间电阻为4-6千欧。

地-输出之间电阻为4-7千欧。

输入-输出之间电阻为30-50千欧。

输出-输入之间电阻为4.5-5.0千欧。

2. 通电测试

接入电源:在输入端接入符合要求的电压(一般较输出大三伏以上),确保电源稳定。

挂接假负载:在输出端与地之间挂上一只假负载,假负载的电流不小于0.5A,以模拟实际工作负载。

测量输出电压:使用万用表测量输出端的电压值,确保其在正常范围内(4.75V-5.25V)。若测得电压值不正确,则可能表示L7805CV已损坏。

3. 过热和过载保护测试

增加负载或提高温度:通过增加负载或提高环境温度来测试L7805CV的过热和过载保护功能。

观察反应:若L7805CV在过热或过载时能够自动切断输出,则表示其过热和过载保护功能正常。若无法切断输出或反应异常,则可能表示该元件已损坏。

4. 注意事项

在进行好坏检测时,请确保电源稳定并遵循安全操作规程。

使用万用表时,请选择合适的量程和档位,避免损坏万用表或待测元件。

若在检测过程中发现L7805CV已损坏,请及时更换新的元件并重新测试电路功能。
