MMBT5551是一款广泛应用于各种电子电路中的NPN型双极晶体三极管。其优秀的性能参数和灵活的应用特性使得它成为工程师们在设计电路时的首选。本文将详细解读MMBT5551的资料手册，包括其特性、应用、封装、引脚功能、电气参数以及替换型号推荐等关键信息。

特性

MMBT5551晶体管以其高可靠性、高稳定性和高耐用性而著称。它采用SOT-23封装，具有较小的体积和较轻的重量，便于在电路板上进行布局和安装。此外，MMBT5551还具有较低的功耗和较高的电流增益，能够满足大多数电子电路的需求。

应用

MMBT5551晶体管的应用非常广泛，主要包括以下几个方面：

小信号放大器：MMBT5551可用于音频、射频和其他类型的小信号放大电路。由于其高电压和电流容量，它在音频放大器和射频放大器中表现出良好的性能。

开关电路：MMBT5551可用于低功率的开关电路，如继电器驱动、LED驱动等。

振荡器：MMBT5551可用于构建各种振荡器电路，如晶体振荡器、RC振荡器等。

电流源：MMBT5551可用于设计恒流源电路，为电子设备和电路提供稳定的电流。

电压比较器：MMBT5551可用于构建简单的电压比较器电路，用于检测和比较电压信号。

封装与引脚功能

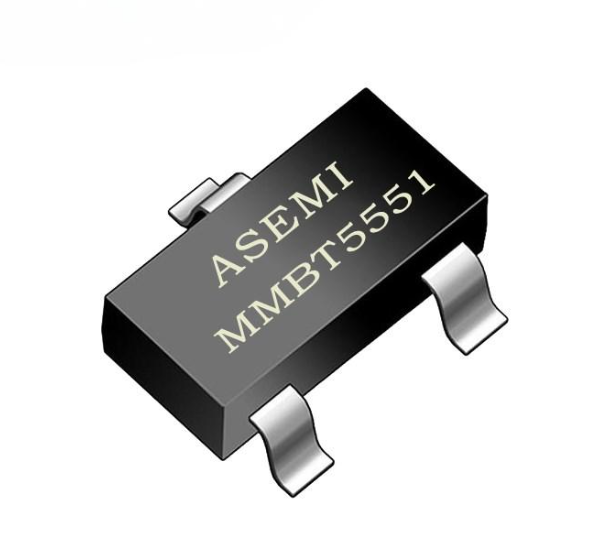

MMBT5551采用SOT-23封装，该封装具有三个引脚，分别为基极(B)、发射极(E)和集电极(C)。这三个引脚在电路中分别承担着不同的功能：

基极(B)：用于接收控制信号，控制晶体管的导通与截止。

发射极(E)：与基极共同构成晶体管的输入端，用于接收输入信号。

集电极(C)：与发射极共同构成晶体管的输出端，用于输出放大或开关后的信号。

电气参数

MMBT5551的电气参数包括集电极-基极电压(Vcbo)、集电极-发射极电压(Vceo)、发射极-基极电压(Vebo)、集电极电流(Ic)、总功耗(Ptot)、电流增益(hFE)等。具体参数如下：

Vcbo：160V

Vceo：160V

Vebo：6V

Ic：最大600mA

Ptot：225mW

hFE：在10mA时为100至400

这些参数决定了MMBT5551在电路中的工作范围和性能表现。

替换型号推荐

在某些情况下，可能需要使用与MMBT5551相似的晶体管进行替换。以下是一些推荐的替换型号：

KST5551MTF：这是一款与MMBT5551相似的晶体管，具有类似的电气参数和应用场景。

CMPT5551TR：这也是一款可替换MMBT5551的晶体管，具有相似的电气特性和封装形式。

这些替换型号可以在一定程度上满足MMBT5551的替换需求，但在具体应用中还需根据电路的实际需求进行选择。

结论

MMBT5551作为一款优秀的NPN型双极晶体三极管，在电子电路设计中发挥着重要作用。通过对其特性、应用、封装、引脚功能、电气参数以及替换型号推荐的详细解读，我们可以更好地理解和应用这款晶体管，为电子电路的设计和优化提供有力支持。
