PCF8574是一款由Philips(现为NXP)公司推出的远程8位I/O扩展器，专为I2C总线设计。它以其独特的特性和广泛的应用领域，在嵌入式系统、微控制器扩展接口等领域占据了重要地位。本文将对PCF8574的资料手册进行详细分析，以便读者更深入地了解这款产品的各项参数和特性。

　　PCF8574概述

　　PCF8574是一款基于CMOS工艺的远程8位I/O扩展器，它采用I2C总线接口，可与大多数微控制器(MCU)兼容。该扩展器具有8位准双向I/O端口(P0-P7)，每个端口都具备大电流驱动能力，可直接驱动LED等负载。此外，PCF8574还具备低备用电流、开漏中断输出等特性，使其成为一款高性能、低功耗的I/O扩展解决方案。

　　PCF8574主要参数分析

　　操作电压：PCF8574的操作电压范围为2.5V至6.0V，适用于多种电源电压环境。这一特性使得PCF8574能够广泛应用于不同电压需求的嵌入式系统中。

　　备用电流：PCF8574的备用电流极低，小于等于10μA。这意味着在待机状态下，PCF8574几乎不消耗电能，从而有助于降低整个系统的功耗。

　　I/O端口特性：PCF8574具有8位准双向I/O端口(P0-P7)，每个端口都具备大电流驱动能力，可直接驱动LED等负载。同时，这些端口还可以用作输入或输出，无需使用数据方向控制信号。这一特性使得PCF8574在需要同时处理输入和输出信号的场合具有很大优势。

　　寻址能力：通过3个硬件地址引脚，PCF8574可以寻址多达8个器件(PCF8574A可多达16个)。这使得在需要扩展多个I/O端口的系统中，可以通过简单的硬件配置实现多个PCF8574器件的级联使用。

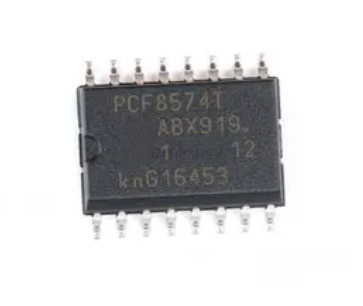

　　封装形式：PCF8574提供DIP16、SO16或SSOP20等多种封装形式，以满足不同应用场景的需求。这些封装形式具有良好的可焊性和可靠性，便于系统集成和生产制造。

　　工作温度范围：PCF8574的工作温度范围为-40°C至+85°C，适应广泛的工作环境。这一特性使得PCF8574可以在各种恶劣的工业环境中稳定运行。

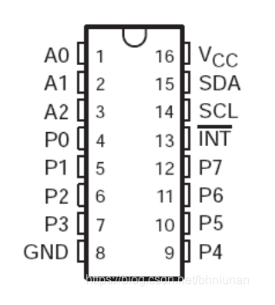

　　引脚说明

　　电源引脚：

　　VDD：正电源引脚，连接系统的正电源。

　　VSS：接地引脚，连接系统的地线。

　　I/O端口引脚(P0至P7)：

　　PCF8574提供了8个双向I/O端口，分别标记为P0至P7。这些端口可以直接与外部设备连接，用于读取或输出数据。

　　地址引脚(A0至A2)：

　　PCF8574具有三个地址引脚A0、A1和A2，用于在I2C总线上唯一标识每个PCF8574设备。通过改变这三个引脚上的电平状态，可以配置多达8个不同的地址，允许在一条I2C总线上连接多个PCF8574设备。

　　串行时钟引脚(SCL)：

　　SCL引脚用于接收来自主控制器的串行时钟信号，以同步数据传输。

　　串行数据引脚(SDA)：

　　SDA引脚用于在PCF8574和主控制器之间传输串行数据。在写操作时，主控制器通过SDA线向PCF8574发送数据;在读操作时，PCF8574通过SDA线向主控制器发送数据。

　　中断引脚(INT)：

　　INT引脚是一个可选的开漏中断输出引脚。当P0至P7中的任何端口状态发生变化时，INT引脚可以产生一个中断信号，通知主控制器进行相应的处理。

　　结论

　　综上所述，PCF8574作为一款高性能、低功耗的远程8位I/O扩展器，在嵌入式系统、微控制器扩展接口等领域具有广泛的应用前景。其独特的I2C总线接口、8位准双向I/O端口、低备用电流等特性使得PCF8574成为一款理想的I/O扩展解决方案。通过详细分析PCF8574的资料手册参数，我们可以更好地了解这款产品的性能特点和应用优势，为实际应用提供参考和指导。
