在现代电子设备中，精确的频率控制是确保设备稳定运行的关键因素之一。晶振，作为提供高精度频率信号的核心元件，广泛应用于各类电子电路。晶振根据其工作方式和内部结构，主要分为有源晶振和无源晶振。了解它们的工作原理、性能差异以及适用场景，对于电子工程师和电子爱好者来说至关重要。本文将深入探讨有源晶振和无源晶振的特性，帮助读者全面掌握这一重要的电子元件知识。

有源晶振与无源晶振的基本概念

无源晶振

无源晶振，又称晶体谐振器，是一种基于石英晶体的压电效应工作的频率元件。它的结构较为简单，主要由石英晶体片、电极和外壳组成。石英晶体具有独特的物理特性，当在其两个电极上施加电场时，晶体片会产生机械变形;反之，当对晶体片施加机械压力时，其电极两端会产生电场，这种现象被称为压电效应。无源晶振正是利用了石英晶体的这种压电特性，通过在外部电路中与电容、电感等元件配合，形成一个振荡回路，从而产生稳定的频率信号。由于无源晶振自身不包含振荡电路，需要外部电路提供激励信号来驱动其振荡，因此被称为无源晶振。

有源晶振

有源晶振则是在无源晶振的基础上，集成了振荡电路、放大电路和整形电路等。它内部包含了一个完整的振荡系统，只需接入合适的电源，就能输出稳定的频率信号。有源晶振的输出信号通常为方波，具有较高的驱动能力，能够直接为其他电路提供可靠的时钟信号。相比于无源晶振，有源晶振的使用更加方便，不需要复杂的外部振荡电路设计，但成本相对较高。

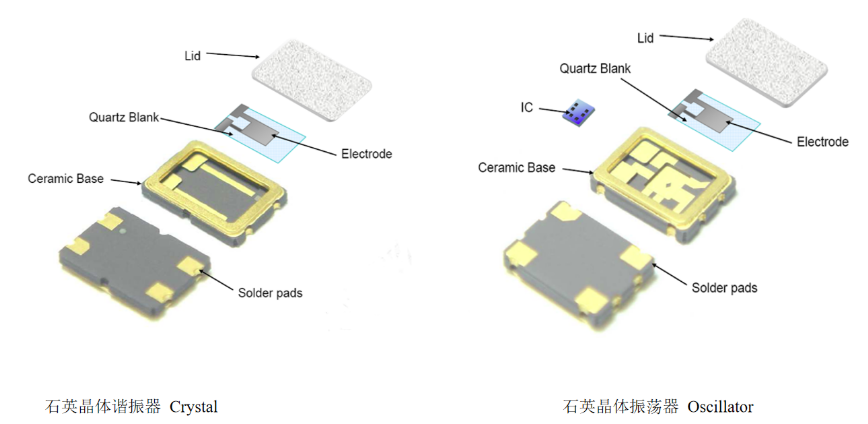

左为无源晶振，右为有源晶振

工作原理差异

无源晶振的工作原理

无源晶振在电路中与电容、电感等元件构成振荡回路，常见的振荡电路有皮尔斯(Pierce)振荡电路和科皮兹(Colpitts)振荡电路。以皮尔斯振荡电路为例，它由一个无源晶振、两个电容和一个反相放大器组成。晶振在电路中相当于一个串联谐振回路，当电路接通电源后，反相放大器的输入噪声信号经过晶振和电容组成的选频网络进行选频，只有与晶振固有谐振频率相同的信号能够得到放大，经过多次反馈放大后，在电路中形成稳定的振荡，输出特定频率的正弦波信号。这个正弦波信号再经过后续的整形电路处理，可转换为数字电路所需的方波信号。

有源晶振的工作原理

有源晶振内部的振荡电路通常采用石英晶体作为频率基准，通过振荡电路产生高频振荡信号。振荡电路一般由放大器、反馈网络和石英晶体组成，利用正反馈原理维持振荡。石英晶体在振荡电路中起到选频的作用，只有与晶体固有谐振频率相同的信号能够在反馈网络中得到加强，从而持续振荡。产生的振荡信号经过放大电路进行功率放大，再通过整形电路将其转换为标准的方波信号输出。有源晶振内部的电路设计使得其能够在较宽的电源电压范围内稳定工作，并且对外部环境的干扰具有一定的抵抗能力。

性能特点对比

频率稳定性

无源晶振的频率稳定性主要取决于石英晶体本身的质量和外部振荡电路的设计。一般来说，普通无源晶振的频率稳定性在 ±20ppm(百万分之一)到 ±100ppm 之间。而高精度的无源晶振，通过采用特殊的晶体切割工艺和优质的材料，频率稳定性可以达到 ±1ppm 甚至更高。有源晶振由于内部集成了稳定的振荡电路，并且对晶体的振荡环境进行了优化，其频率稳定性通常优于无源晶振。常见的有源晶振频率稳定性在 ±5ppm 到 ±20ppm 之间，一些高端的有源晶振产品，频率稳定性可低至 ±0.1ppm，能够满足对频率精度要求极高的应用场景，如通信基站、卫星导航设备等。

输出波形

无源晶振输出的是正弦波信号，需要外部的整形电路将其转换为方波信号后，才能被数字电路所使用。这一过程可能会引入一定的信号失真和延迟。而有源晶振直接输出方波信号，波形质量好，能够直接与数字电路接口，无需额外的整形处理，大大简化了电路设计，提高了系统的可靠性。

驱动能力

无源晶振的驱动能力较弱，需要外部电路提供足够的激励信号来维持其振荡。如果外部电路的驱动能力不足，可能会导致晶振无法正常工作或振荡频率不稳定。有源晶振内部集成了放大电路，具有较强的驱动能力，能够直接驱动多个负载，如多个集成电路芯片的时钟输入引脚。一般来说，有源晶振的输出电流可以达到数毫安，能够满足大多数数字电路的驱动需求。

功耗

无源晶振本身不消耗电源能量，其功耗主要来自外部振荡电路中的元件。在设计合理的情况下，无源晶振的功耗相对较低。有源晶振由于内部集成了振荡、放大和整形等电路，需要消耗一定的电源能量，因此功耗相对较高。一般来说，有源晶振的功耗在数毫瓦到数十毫瓦之间，具体功耗大小取决于晶振的工作频率、输出驱动能力以及内部电路的设计。在对功耗要求严格的应用场景中，如便携式电子设备、物联网节点等，无源晶振可能更具优势。

成本

无源晶振的结构简单，制作工艺相对成熟，成本较低。普通的无源晶振价格通常在几角钱到几元钱之间，适用于对成本敏感、对频率精度要求不是特别高的大规模应用场景，如消费电子产品中的一般时钟电路。有源晶振由于内部集成了复杂的电路，生产工艺要求较高，成本相对较高。有源晶振的价格一般在几元钱到几十元钱之间，具体价格取决于晶振的性能指标和品牌。在对频率精度、驱动能力和稳定性要求较高的应用中，虽然有源晶振成本较高，但因其能够提供更好的性能，仍然被广泛采用。

应用场景分析

消费电子领域

在消费电子设备中，如智能手机、平板电脑、智能手表等，无源晶振和有源晶振都有广泛应用。对于一些对成本敏感且对频率精度要求不是特别高的功能模块，如一般的时钟电路、音频电路等，通常会采用无源晶振。例如，智能手机中的实时时钟(RTC)模块，用于记录时间和日期，对频率精度要求相对较低，采用无源晶振可以有效降低成本。而在一些对频率精度和稳定性要求较高的模块，如无线通信模块，有源晶振则发挥着重要作用。无线通信模块需要精确的频率信号来保证信号的调制、解调以及频率同步，有源晶振的高频率稳定性和直接输出方波信号的特点，能够满足无线通信模块对时钟信号的严格要求，确保通信质量。

工业控制领域

在工业自动化设备、智能电网等工业控制领域，对晶振的可靠性和稳定性要求极高。无源晶振在一些工业设备的基础控制电路中得到应用，如可编程逻辑控制器(PLC)的时钟电路。这些电路对频率精度要求相对适中，无源晶振通过合理的电路设计和选择合适的晶体，可以满足工业环境下的工作要求。而在一些对频率精度和抗干扰能力要求极高的工业应用中，如高精度测量仪器、工业机器人的运动控制等，有源晶振是首选。有源晶振的高频率稳定性和较强的驱动能力，能够在复杂的工业电磁环境下，为设备提供稳定、可靠的时钟信号，保证设备的精确运行和控制精度。

通信领域

通信设备对晶振的频率精度和稳定性要求极为严格。在通信基站中，无论是射频模块、基带处理模块还是时钟同步模块，都需要高精度的时钟信号。有源晶振凭借其卓越的频率稳定性，能够满足通信基站对时钟信号的高精度要求，确保基站设备在长时间运行过程中，始终保持准确的频率同步和信号处理能力，保证通信质量和覆盖范围。在卫星通信设备中，由于卫星在太空中运行，面临着复杂的温度、辐射等环境因素，对晶振的稳定性和可靠性要求更高。有源晶振通过采用特殊的封装工艺和温度补偿技术，能够在恶劣的太空环境下稳定工作，为卫星通信系统提供精确的频率基准。

汽车电子领域

在汽车电子系统中，晶振也起着关键作用。无源晶振常用于汽车的车身控制模块(BCM)、仪表盘等对成本和频率精度要求相对较低的部分。例如，汽车仪表盘上的时钟显示、车速里程计算等功能，采用无源晶振可以满足基本的计时和信号处理需求，同时降低成本。而在汽车的发动机控制系统、自动驾驶辅助系统(ADAS)等对安全性和可靠性要求极高的关键部分，则需要使用有源晶振。发动机控制系统需要精确的时钟信号来控制燃油喷射、点火时机等关键参数，有源晶振的高频率稳定性能够确保发动机在各种工况下都能稳定、高效地运行。自动驾驶辅助系统中的传感器数据处理、通信模块等也依赖于有源晶振提供的高精度时钟信号，以保证系统对车辆周围环境的实时感知和快速响应。

选型要点

频率精度要求

根据具体应用场景对频率精度的要求，选择合适的晶振类型。如果对频率精度要求不高，在 ±20ppm 到 ±100ppm 之间即可满足需求，那么无源晶振是一个不错的选择，其成本较低且能够满足大多数一般应用的频率精度要求。如果应用场景对频率精度要求极高，如通信、高精度测量等领域，需要频率稳定性在 ±5ppm 甚至更高，此时有源晶振是更好的选择，虽然成本较高，但能够提供稳定、精确的频率信号。

电路设计复杂度

考虑电路设计的复杂度和成本。无源晶振需要外部振荡电路来驱动，电路设计相对复杂，需要合理选择电容、电感等元件，并进行精确的参数计算和布局设计，以确保晶振能够稳定振荡。对于一些对电路设计要求较高、开发周期较长的项目，无源晶振可能会增加设计难度和成本。而有源晶振只需接入电源即可输出稳定的时钟信号，无需复杂的外部振荡电路设计，大大简化了电路设计过程，降低了开发成本和风险。在一些对开发周期要求较短、电路设计简单的项目中，有源晶振具有明显优势。

功耗限制

如果应用场景对功耗有严格限制，如便携式电子设备、电池供电的物联网节点等，无源晶振因其自身不消耗电源能量，功耗主要来自外部振荡电路，在合理设计的情况下，功耗相对较低，更适合这类应用。而有源晶振由于内部集成了多个电路模块，需要消耗一定的电源能量，功耗相对较高。在选择晶振时，需要根据设备的功耗预算和工作时间要求，综合考虑晶振的功耗因素。

驱动能力需求

根据负载对驱动能力的要求选择晶振。无源晶振的驱动能力较弱，适合驱动负载较小的电路。如果负载较大，如需要同时驱动多个集成电路芯片的时钟输入引脚，无源晶振可能无法满足驱动要求，导致晶振无法正常工作或振荡频率不稳定。有源晶振具有较强的驱动能力，能够直接驱动多个负载，适用于对驱动能力要求较高的应用场景。在选型时，需要根据实际负载情况，选择具有足够驱动能力的晶振。

有源晶振和无源晶振作为电子电路中的重要频率元件，各自具有独特的性能特点和适用场景。通过深入了解它们的工作原理、性能差异以及应用需求，电子工程师能够根据具体项目的要求，合理选择晶振类型，为电子设备的稳定运行提供可靠的频率基准。随着电子技术的不断发展，晶振技术也在不断创新和进步，未来有源晶振和无源晶振将在更多领域发挥重要作用，推动电子设备向更高性能、更小尺寸、更低功耗的方向发展。
