在高功率应用中，如汽车电源、混合动力/电动汽车动力系统等，对IGBT(绝缘栅双极晶体管)门驱动器的性能要求极高。NCV57000是由On Semiconductor生产的隔离式高电流IGBT门驱动器，专为满足这些高要求设计。以下是对NCV57000数据手册的详细解读。

1. 产品概述

NCV57000是一款具有内部电气隔离的单通道IGBT驱动器，设计用于在高功率应用中提供高系统效率和可靠性。其主要特点包括：

高电流输出(+4/-6A)在IGBT米勒平台电压下

低输出阻抗，增强IGBT驱动能力

短传播延迟，精确匹配

主动米勒钳位，防止误触发门开启

DESAT保护与可编程延迟

在DESAT期间软关断

IGBT门在短路期间的钳位

IGBT门活性拉低

紧密的欠压锁定(UVLO)阈值，用于偏置灵活性

包括负VEE2在内的宽偏置电压范围

3.3V至5V输入电源电压

符合AEC-Q100认证设计

5000V电气隔离(满足UL1577要求)

1200V工作电压(符合VDE0884-11要求)

高瞬态免疫性和高电磁免疫性

2. 引脚配置和功能

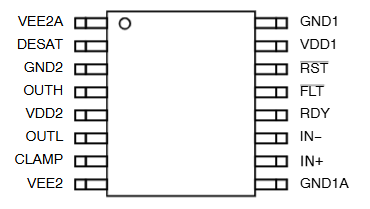

NCV57000采用16引脚宽体SOIC封装，引脚功能如下：

VEE2A (引脚1)：输出侧负电源供电。

DESAT (引脚2)：用于检测IGBT由于短路条件导致的DESAT(夹断)。

GND2 (引脚3)：输出侧接地参考。

OUTH (引脚4)：驱动器高输出，提供适当的驱动电压和源电流到IGBT/FET门。

VDD2 (引脚5)：输出侧正电源供电。

OUTL (引脚6)：驱动器低输出，提供适当的驱动电压和沉电流到IGBT/FET门。

CLAMP (引脚7)：在关闭期间为IGBT/FET门提供钳位保护。

GND1A (引脚9)：输入侧接地参考。

IN+ (引脚10)：非反相门驱动器输入。

IN- (引脚11)：反相门驱动器输入。

RDY (引脚12)：电源良好指示输出，当VDD1和VDD2都良好时为高电平。

FLT (引脚13)：故障输出(低电平有效)，允许与主控制器通信，指示驱动器遇到DESAT条件并已停用输出。

/RST (引脚14)：复位输入，低电平有效，用于复位故障锁存器。

VDD1 (引脚15)：输入侧电源供电(3.3V至5V)。

3. 电气特性

NCV57000的电气特性包括：

绝对最大额定值：如供电电压、负电源电压、门驱动器输出电压等。

操作范围：包括供电电压、偏置电压范围等。

电气特性：如输入供应电流、逻辑输入和输出特性、驱动器输出特性、米勒钳位特性、DESAT保护特性和动态特性。

4. 应用电路

NCV57000适用于多种应用，如：

汽车电源供应

混合动力/电动汽车动力传动系统

车载充电器(OBC)

起停系统(BSG)

电动汽车充电器

正温度系数加热器(PTC)

5. 封装和订购信息

NCV57000采用宽体SOIC-16封装，具有8毫米的爬电距离，符合增强的安全绝缘要求。订购时，可以参考数据手册中的订单信息，选择合适的封装类型和运输方式。

6. 结论

NCV57000是一款高性能的隔离式IGBT门驱动器，适用于需要高效率和高可靠性的高功率应用。其设计考虑了电气隔离、高电流驱动能力、DESAT保护和软关断等功能，使其成为汽车和工业电子系统中的理想选择。设计工程师应仔细阅读数据手册，理解产品的性能和应用要求，以确保在设计中充分利用NCV57000的优势。

通过以上解读，我们可以看到NCV57000在高功率电子系统中的重要作用，以及其如何通过先进的设计满足严格的性能要求。随着技术的发展，NCV57000将继续在相关领域中发挥关键作用。
