TD3052是由Solid State Optronics (SSO)生产的随机开关双向可控硅驱动器。它由一个AlGaAs LED和一个随机相位双向可控硅驱动芯片光学耦合而成。TD3052设计用于驱动高功率的双向可控硅，提供高输入到输出的隔离，并适用于110Vac和220Vac电源设备的逻辑级控制信号接口。本文将详细解读TD3052的技术手册，帮助读者理解其特性、应用和性能参数。

产品特性

随机相位开关：提供随机相位控制，适用于各种负载。

600V阻断电压：确保高电压应用中的安全性。

高输入到输出隔离(最小5kV)：提供高可靠性和安全性。

10mA触发电流：低触发电流，易于控制。

高可靠性：适用于各种严苛环境。

应用领域

TD3052的应用包括但不限于：

家用电器

电机控制

固态继电器

阀门控制

螺线管

调光器

高功率双向可控硅

选项/后缀

表面安装引脚选项：-S

胶带和卷轴选项：-TR

VDE认证标志：-V

绝对最大额定值

存储温度：-55°C 至 125°C

工作温度：-40°C 至 85°C

连续输入电流：40mA

瞬态输入电流：400mA

反向输入控制电压：6V

输出功率耗散：500mW

电气特性

在25°C条件下，TD3052的电气特性如下：

输入规格：

LED正向电压：1.2V至1.5V(If=10mA)

LED反向电压：6V至12V(Ir=10μA)

触发电流：5mA至10mA(Io=100mA)

关断电流：0.5mA

输出规格：

阻断电压：600V(Io=1μA)

连续负载电流：100mA(Iin=5mA)

保持电流：250μA

漏电流：1μA(Vo=600V)

导通状态电压：2V至3V(Iin=5mA)

关键速率上升：1000V/μs至1500V/μs

耦合规格：

隔离电压：5000V(T=1分钟)

耦合电容：2pF

性能数据

阻断电压分布：在25°C环境温度下，100个设备的平均阻断电压分布图。

最大负载电流与温度关系：展示了不同温度下的最大负载电流。

机械尺寸

TD3052提供两种封装形式：

双列直插式封装(6引脚)

表面贴装设备(6引脚)

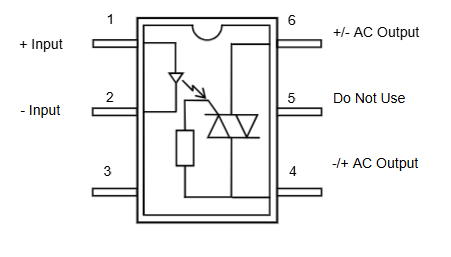

引脚信息

引脚1: + Input (正输入)

引脚2: - Input (负输入)

引脚3: +/- AC Output (交流输出)

引脚4: 空脚

引脚5: -/+ AC Output (交流输出)

引脚6: 空脚

引脚说明

+ Input (正输入)：此引脚接收控制信号的正部分，用于触发或控制双向可控硅。

- Input (负输入)：此引脚接收控制信号的负部分，通常用于接收关闭信号。

+/- AC Output (交流输出)：此引脚连接到被驱动的双向可控硅，用于输出交流信号。

空脚：引脚4和引脚6为空脚，不连接任何电路。

-/+ AC Output (交流输出)：此引脚同样连接到被驱动的双向可控硅，用于输出交流信号。

免责声明

Solid State Optronics (SSO)不保证本文档的完整性和准确性，并保留随时更改产品描述和规格的权利。SSO不承担因应用或使用本文档中描述的任何产品或电路而引起的任何责任。此外，SSO不授权其设备在生命支持应用中的使用，这些应用的设备故障或故障可能导致个人伤害或死亡。

结论

TD3052随机开关双向可控硅驱动器以其高可靠性、高输入到输出隔离和广泛的应用领域，成为电子设计中的重要组件。通过详细解读其技术手册，设计工程师可以更好地利用这一设备，实现高效、安全的电路设计。Solid State Optronics提供的详细技术数据和性能图表，为工程师提供了宝贵的设计参考。
