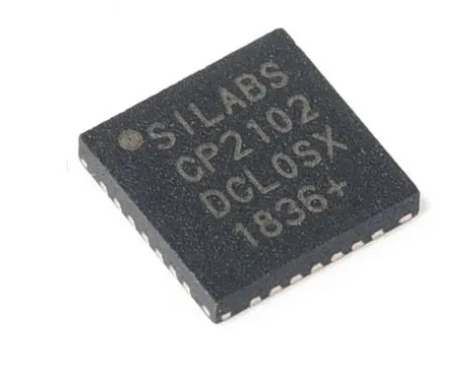

CP2102是美国Silicon Labs(现更名为Silicon Labs)公司生产的一款高度集成的USB到UART(通用异步收发传输器)桥接器。它采用了先进的CMOS技术，为PC和其他USB主机设备提供了一个简单的解决方案，以连接RS-232全双工串行通信设备。本文将对CP2102的资料手册中的关键参数进行详细分析。

　　概述

　　CP2102是一款USB 2.0全速(12 Mbps)转UART桥接器，支持多种数据格式和波特率。它集成了USB 2.0全速功能控制器、USB收发器、振荡器、EEPROM以及UART接口。通过内部EEPROM，CP2102可以存储设备的VID(Vendor ID)、PID(Product ID)、设备序列号以及可选的制造商字符串和产品描述字符串。这使得CP2102成为一种即插即用(Plug-and-Play)的设备，无需额外的驱动程序开发。

　　关键参数分析

　　USB接口

　　支持USB 2.0全速模式(12 Mbps)

　　内置USB收发器，无需外部晶体或振荡器

　　支持自动挂起和远程唤醒功能，降低功耗

　　UART接口

　　支持全双工UART操作

　　数据格式：起始位、数据位(5-8位)、停止位(1-2位)、奇偶校验位(无、奇、偶)

　　波特率范围：300 bps至3 Mbps(通过内部波特率发生器)

　　支持自动硬件和软件流控制(RTS/CTS和XON/XOFF)

　　内部EEPROM

　　容量为1K位(128字节)

　　可编程的VID、PID、设备序列号、制造商字符串和产品描述字符串

　　支持USB描述符的自定义

　　电源和功耗

　　工作电压范围：3.0V至3.6V(典型值为3.3V)

　　待机功耗：小于1 μA(典型值)

　　工作功耗：取决于USB和UART的负载，但通常很低

　　封装和尺寸

　　提供SSOP-20和MSOP-10封装选项

　　尺寸小巧，适合空间受限的应用

　　其他特性

　　支持内部和外部时钟源

　　内置上电复位电路和看门狗定时器

　　支持多种操作模式，包括正常模式、安全模式和低功耗模式

　　支持热插拔和即插即用功能。

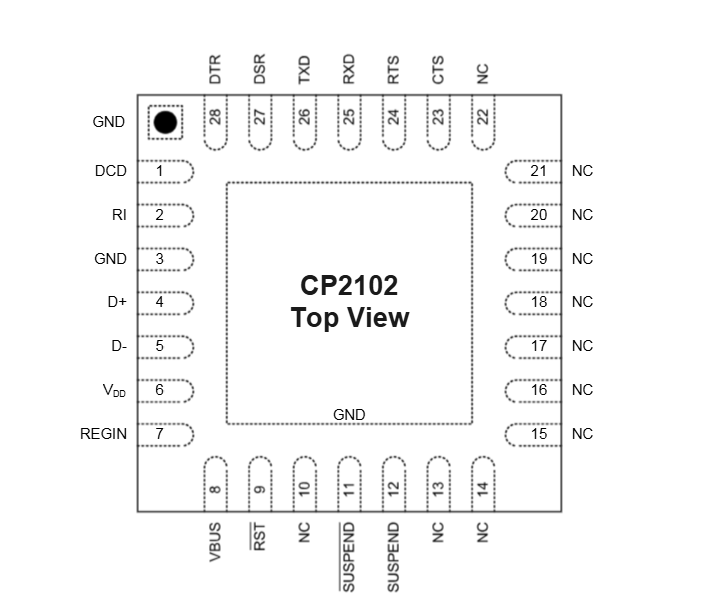

引脚说明

　　VDD (引脚编号可能根据具体封装和参考手册而异): 芯片供电引脚，通常为3.3V或5V，确保芯片正常工作所需的电压。

　　GND: 接地引脚，连接到电路的地线，为电路提供基准电压。

　　RXD (Receive Data): 串口接收端，用于接收外部串口设备发送的信号。在USB转UART应用中，该引脚通常连接到USB接口的TXD(Transmit Data)引脚。

　　TXD (Transmit Data): 串口发送端，用于将芯片内部数据发送到外部串口设备。在USB转UART应用中，该引脚通常连接到USB接口的RXD(Receive Data)引脚。

　　DTR (Data Terminal Ready), DSR (Data Set Ready), RTS (Request To Send), CTS (Clear To Send): 这些是流控制引脚，用于进行数据流控制和调试等功能。它们可以根据需要进行配置和使用，以实现更可靠和高效的数据传输。

　　CH_PD (Chip Enable/Power Down): 芯片使能或电源下引脚。通过控制该引脚的状态(高电平或低电平)，可以控制CP2102芯片的工作状态(使能或禁用)。在某些应用中，该引脚还可以用于实现低功耗模式或休眠模式。

　　GPIO0 (General Purpose Input/Output 0): 通用输入/输出引脚。该引脚的功能可以根据需要进行配置和使用。例如，它可以用于选择CP2102的工作模式(如Flash模式或正常运行模式)。

　　D+ 和 D-: 这两个引脚是USB数据线的正负极，用于与USB主机进行通信和数据传输。

　　VBUS: VBUS感应输入引脚。该引脚应连接到USB网络的VBUS信号。当该引脚上的电压达到5V时，表示USB网络连接正常。

　　DCD (Data Carrier Detect) 和 RI (Ring Indicator): 这两个引脚通常用于调制解调器控制信号。在USB转UART应用中，它们可能不被使用或具有其他特定功能(具体取决于CP2102的配置和应用场景)。

　　应用

　　CP2102广泛应用于需要USB接口与RS-232串行通信接口之间进行数据交换的场合，如嵌入式系统、工业自动化、医疗设备、POS终端等。其高度集成、低功耗、易于使用等特性使其成为这些应用的理想选择。

　　结论

　　CP2102作为一款高度集成的USB到UART桥接器，凭借其丰富的功能、灵活的配置和优秀的性能，在USB串行通信领域占据了重要的地位。通过对其资料手册中关键参数的分析，我们可以更加深入地了解这款产品的特性和优势，为实际应用提供有力的支持。
