利用先进设计工具增强位置传感器系统精度

在当今的工业领域,电机驱动系统(EMDS)对于位置编码器的依赖程度与日俱增。位置编码器在电机驱动系统中扮演着至关重要的角色,它能够将感知到的速度和位置信息精准地反馈给控制器,进而实现高精度的电机控制和同步,这对于提升电机驱动系统的效率以及满足日益严苛的法规要求具有关键意义。位置编码器的类型丰富多样,涵盖了机械式、光学式、磁式以及电感式等。

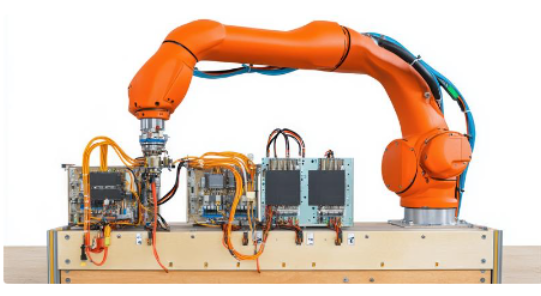

(图注:通过编码器实现高精度电机控制和同步)

其中,旋转电感编码器在恶劣环境下展现出了独特的优势。在工业生产现场,往往存在着污垢、磁性碎屑、湿气和冲击等多种污染因素,而旋转电感编码器能够有效抵抗这些不利因素的影响,确保系统的稳定运行。它基于法拉第电磁相互感应原理工作,凭借其出色的性能,在工业4.0的各个领域得到了广泛的应用。无论是变速箱、踏板,还是机械臂等众多工业系统的位置移动测量,旋转电感编码器都能发挥重要作用。

接下来,我们深入了解一下旋转电感传感器的原理。典型的旋转电感编码器主要由三个关键部件组成。转子安装在旋转电机轴上,定子则安装在编码器外壳上。转子和定子上都配备有扁平线圈,这些线圈被巧妙地集成在PCB上。而位置感知器件,例如安森美(onsemi)的NCS32100电感位置传感器,通常安装在定子上。感知器件会将正弦波(NCS32100为4MHz)传输到定子上的励磁线圈,该励磁线圈如同天线一般,将能量耦合到转子的接收线圈中。同时,定子也有一组接收线圈,当转子旋转时,其线圈中的耦合能量会对定子接收线圈产生扰动。感知器件与定子接收线圈相连,通过接收输入信号,并对定子接收线圈中的扰动进行细致分析,从而精确测量转子位置。值得一提的是,通过增加转子和定子线圈的数量、改变线圈的模式以及增加感知器件接收的输入数量等方式,可以有效提高旋转电感编码器的分辨率和精度。


(图注:旋转电感编码器有三个主要部件)

安森美的NCS32100是一款新近获得专利的双电感传感器,它在工业市场应用中表现卓越,适用于机器人、电机控制和定位、伺服应用等多个领域。该传感器支持静态高速应用,在高达6,000rpm的转速下可实现50角秒或更高的精度,功能转子转速最高可达45,000rpm。全功能控制器和传感器接口与非接触式PCB传感器配合使用时,能够实现高分辨率、高精度的角度感知。它具有高度可配置的8通道传感器接口,支持连接多种类型的电感传感器,并提供丰富的数字输出格式。此外,它还具备速度、温度和备用电池测量功能,集成的电源电路支持宽VCC范围和备用电池能力。

然而,旋转电感编码器的整体分辨率和精度不仅取决于感知器件的性能,还与定子和转子PCB的设计密切相关。PCB设计是一项具有挑战性的工作,对走线宽度和间距、通孔焊盘直径、钻孔直径、铜和绝缘层的厚度等参数都有着严格的容差要求。不当的设计会极大地影响编码器的性能。为了解决这一问题,安森美创建了基于Web的NCS32100PCB设计工具,以指导工程师完成必要的PCB设计步骤。使用该工具时,用户遵循三步流程:首先输入一组明确的数据来描述编码器设计,这些数据包括各种关键参数;然后生成转子和定子PCB的详细图纸,图纸精确呈现了各个部件的布局和尺寸;最后根据输入的设计参数运行仿真。用户运行的这些仿真根据输入参数模拟接收器输入幅度和角度误差(角秒),通过不断迭代这些参数,能够针对成本和精度要求对解决方案进行优化。

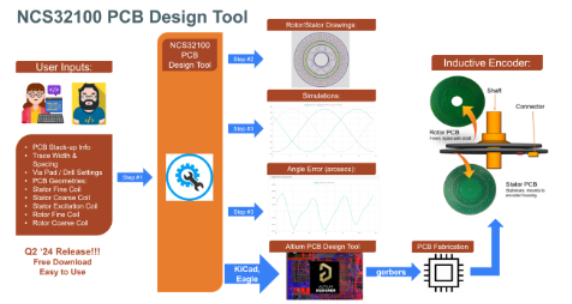

(图注:使用NCS32100PCB设计工具的三步开发流程)

旋转电感编码器因其稳健性和抗污染能力,成为恶劣工业环境中电机控制方案的常见选择。虽然安森美的NCS32100传感器为设计人员提供了高度精确且可配置的方案,但糟糕的PCB设计可能会降低任何使用该传感器的编码器系统的整体性能。NCS32100PCB设计工具让设计人员能够放心地优化PCB设计,而无需投入大量资源进行原型设计。PCB线圈设计工具支持一系列输入选项的快速迭代,帮助设计人员根据成本和精度要求迅速优化PCB设计,从而加快开发进程并缩短产品上市时间。工业系统制造商对其基于NCS32100的设计的精度充满信心,因为在安森美进行的测试中,该器件的精度水平可与被视为行业标杆的精密Gurley编码器相媲美。

综上所述,安森美的NCS32100传感器以及其基于Web的设计工具,为提高位置传感器系统精度提供了有效的解决方案,有助于工业系统制造商在保证产品精度的同时,加快开发进程,实现更快的盈利。
