无源器件的定义

无源器件，或称为无源组件，其显著特点是不产生能量，但具备存储或耗散能量的能力。在电子学领域，它们是极为常用的组件，像电阻器、电感器、电容器和变压器等，这些组件是构建任何电气或电子电路必不可少的元素。与“有源器件”，如晶体管、运算放大器和集成电路不同，有源器件需要以某种方式供电才能正常工作，而无源组件顾名思义，不需要任何形式的电力来维持运行。

由于无源的特性，无源器件不会为电路提供增益、放大或方向性，相反，它们提供的是衰减，因为其增益总是小于一（单位增益）。这就意味着无源器件不能生成、振荡或放大电信号。不过，无源器件可以单独使用，也能在电路中以串联或并联的方式连接在一起，用于控制复杂电路或信号，产生信号相移，或者提供某种形式的反馈。但需要注意的是，它们不能将信号乘以大于一的倍数，因为它们没有功率增益。实际上，无源器件在电气或电子电路中消耗功率，就像衰减器一样发挥作用，而有源元件则是生成或为电路提供功率。无源器件的组件值，例如欧姆电阻或法拉电容，总是正值（即>0），尽管某些组件可能具有负系数。此外，无源器件大多是双向组件，也就是说它们可以在电路中以任何方向连接，除非它们有特定的极性标记，如电解电容器，其上的电压极性由从正极到负极的常规电流流动决定。

在电路理论和电路分析中，无源器件通常被称为电气元件。下面，我们将详细了解三种最常见的无源电气元件，即电阻、电容和电感。

电阻器作为无源器件

电阻器是一种典型的无源组件，其主要作用是阻碍电流通过。这种阻碍电流流动的程度被称为电阻器的电阻，用符号“R”表示。电阻是衡量电子在电路中通过特定路径难易程度的一个重要指标，其单位是欧姆。当一安培电流通过两端电压为一伏特的电阻器时，所产生的电阻值即为一欧姆。根据欧姆定律，电阻器的电阻可以通过电阻器上的电压降和通过电阻器的电流来定义：

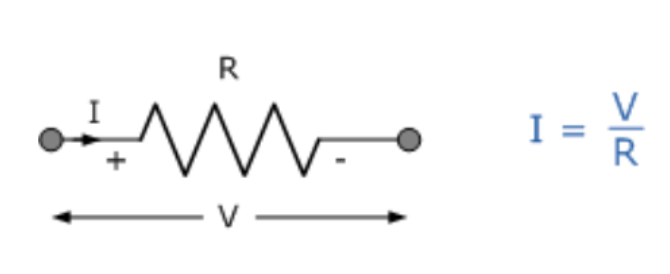

图2.电阻器相关公式

其中，R代表电阻，V是电阻器上的电压，I是通过电阻器的电流。这种电压和电流之间关系被称为电阻器中的V-I关系，在直流和交流电路中均呈现线性特征。电阻器吸收的功率可以表示为：

图3.电阻器中的功率公式

理想的电阻器会将电能耗散掉，而不会将其存储为电荷或磁能。在实际应用中，电阻器的阻值稳定性、温度系数等参数对于电路的性能有着重要影响。例如，在一些精密的测量电路中，需要使用高精度、低温度系数的电阻器，以确保测量结果的准确性。

电感器作为无源器件

电感，用符号“L”表示，其单位是亨利（H），是一种用于以电磁场形式存储能量的元件。只要时变电流i(t)持续通过电感器，电磁能量就会存储在线圈的匝中。自感L是电感器的一个重要属性，它会阻碍电流的任何变化，其定义为与线圈中生成的电压成正比的常数，该电压与通过它的电流随时间的变化率成正比。

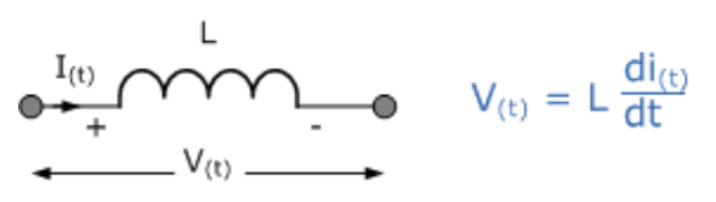

图4.电感器相关公式

电感器也是一种无源器件，它能够存储或传递能量，但不能生成能量。理想的电感器是无损的，意味着它可以无限期地存储能量，因为不会有能量以热的形式损失。电感器对直流电流呈现低阻抗路径，而对交流电流则呈现高阻抗路径。电感器的阻抗被称为感抗，它会随频率变化。在理想电感器中，交流正弦波的电流滞后电压90度。我们可以将电感L理解为电感器对电流变化的“阻力”的度量，L值越大，电流变化率越低。与电阻一样，电感始终为正值。在电子电路中，电感器常用于滤波、振荡、储能等电路中。例如，在电源滤波电路中，电感器可以与电容器配合使用，滤除电源中的高频噪声，使输出的直流电压更加稳定。

电容器作为无源器件

电容器是我们要介绍的最后一种无源器件。与以磁方式存储能量的电感器不同，电容器以静电方式存储能量，将能量存储在其板上的电荷中。电容器由两个或多个导电板组成，这些板由介电材料分隔开来。电容“C”是电容器的一个重要属性，它会阻碍其两端电压的任何变化，其定义为与通过它的电流成正比的常数，该电流与其两端电压随时间的变化率成正比。

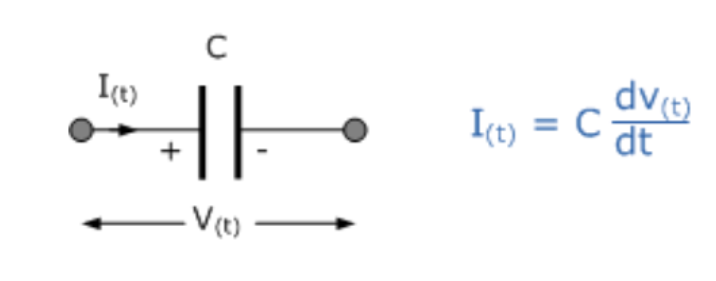

图5.电容器相关公式

平行板电容器的电容是其板上存储的电荷量Q与其两端电压V的比值，其单位是法拉（C），即C=Q/V。电容器对交流信号呈现低阻抗路径，但会阻挡直流。电容器的阻抗称为容抗，它也会随频率变化。在理想电容器中，交流正弦波的电压滞后电流90度。与电阻一样，电容始终为正值。在实际应用中，电容器的类型繁多，如陶瓷电容、云母电容、电解电容等，不同类型的电容器具有不同的特性和应用场景。例如，陶瓷电容具有体积小、高频特性好等优点，常用于高频电路中；而电解电容具有容量大的特点，常用于电源滤波等需要大容量电容的电路中。

简单电路中无源组件的特性总结

对于仅包含一个无源组件的简单电路，无论是电阻器、电感器还是电容器，它们的特性可以总结如下：

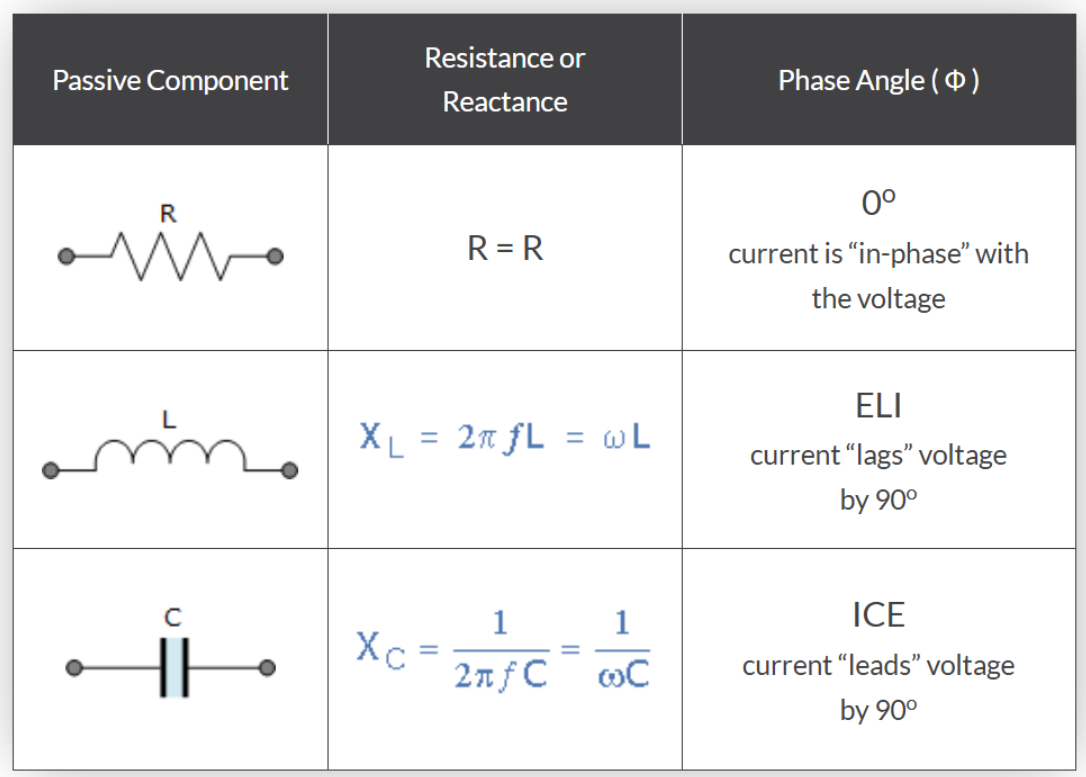

图6.无源电路元件特性总结

其中，XL表示交流电路中的感抗，XC表示容抗。

无源器件在电子电路中扮演着至关重要的角色，了解它们的特性和工作原理，对于设计和分析电子电路具有重要意义。在实际应用中，我们需要根据具体的电路需求，合理选择和使用无源器件，以确保电路的性能和稳定性。
