在现代电子工程和自动化控制领域，电机驱动芯片是实现电机精确控制的关键组件。L298N作为一款经典的高电压、大电流电机驱动芯片，因其出色的性能和广泛的应用场景，成为众多工程师的首选。本文将详细介绍L298N电机驱动芯片的特性、技术规格及应用场景，帮助读者更好地理解和应用该芯片。

L298N芯片概述

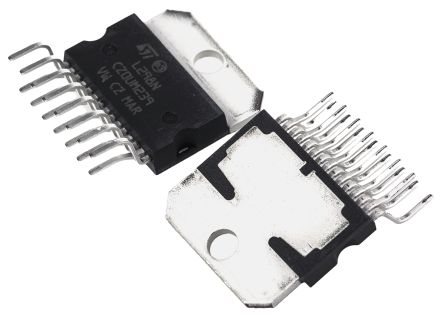

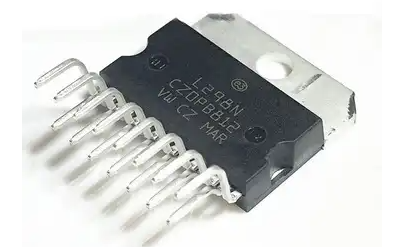

L298N是意法半导体(STMicroelectronics)生产的高功率、大电流双路全桥式电机驱动芯片。它是L293芯片的升级版本，采用Multiwatt 15封装形式，具有以下显著特点：

工作电压高：最高可达46V。

输出电流大：瞬间峰值电流可达4A，持续工作电流为2A。

驱动能力强：可直接驱动继电器、螺线管、电磁阀、直流电机和步进电机。

发热量低：内置续流保护二极管，可过热自断。

抗干扰能力强：可靠性高，适合复杂电磁环境。

技术规格

电气参数

工作电压范围：逻辑部分为4.5V~7V，功率部分为2.5V~46V。

输出电流：单桥最大持续电流为2A，瞬间峰值电流可达3A。

额定功率：25W。

工作温度范围：-25℃~130℃。

引脚功能

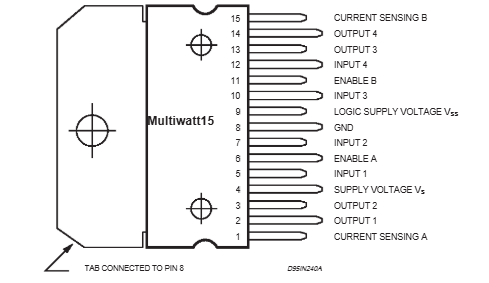

L298N芯片采用15脚封装，其引脚功能如下：

IN1、IN2、IN3、IN4：输入控制端，用于接收TTL逻辑电平信号。

OUT1、OUT2、OUT3、OUT4：输出端，连接电机或其他负载。

VSS：逻辑电源输入端，提供5V逻辑电源。

VS：功率电源输入端，提供电机驱动电压。

GND：接地端。

EN：使能控制端，用于控制芯片的开启与关闭。

VCC：逻辑电源输出端，可提供5V逻辑电源(建议外接独立电源)。

保护功能

L298N芯片内置多种保护功能，确保其在复杂工况下的稳定运行：

过流保护：当输出电流超过额定值时，芯片会自动切断输出，防止损坏。

过热保护：内置温度传感器，当芯片温度过高时，会自动关闭输出。

续流保护：内置续流二极管，可有效抑制电机反向电动势，保护芯片不受损坏。

应用场景

直流电机驱动

L298N可以同时驱动两台直流电机，通过控制输入端的逻辑电平，实现电机的正转、反转和停止。其高输出电流和高工作电压使其能够适应大功率直流电机的驱动需求。

步进电机驱动

L298N能够驱动一台两相或四相步进电机。通过精确控制输入信号的时序，可以实现步进电机的精确位置控制。

继电器与电磁阀驱动

L298N还可用于驱动继电器和电磁阀。其高电压和大电流输出能力使其能够可靠地驱动这些感性负载。

使用注意事项

电源设计

逻辑电源：VSS引脚需提供稳定的5V逻辑电源，建议使用独立的5V电源模块。

功率电源：VS引脚的输入电压应根据电机需求选择，但不得超过46V。

热管理

散热措施：在高电流或高电压工作时，L298N芯片会产生较大热量，需配备合适的散热片。

工作环境：避免在高温、高湿度或强电磁干扰的环境中使用。

信号完整性

控制信号：输入控制信号需为标准TTL逻辑电平，避免信号干扰。

布线：电源线和信号线应尽量分开布线，减少电磁干扰。

结论

L298N电机驱动芯片凭借其高电压、大电流、低发热量和强大的抗干扰能力，成为电机驱动领域的理想选择。无论是在直流电机、步进电机还是继电器的驱动应用中，L298N都能提供可靠的性能和灵活的控制方式。通过合理设计电源、散热和信号布线，可以充分发挥L298N的性能优势，满足多种复杂工况下的电机驱动需求。
