一、NTC 热敏电阻的基本概念

NTC(Negative Temperature Coefficient)热敏电阻是一种具有负温度系数的半导体元件，其显著特征是温度升高时电阻值呈指数下降。与金属导体(正温度系数)不同，NTC 热敏电阻对温度变化具有更高的灵敏度，广泛应用于温度测量、补偿和控制领域。

典型材料：由锰(Mn)、钴(Co)、镍(Ni)、铁(Fe)等金属氧化物通过高温烧结工艺制成的半导体陶瓷。

二、工作原理的物理机制

1. 半导体导电特性

NTC 热敏电阻的核心是半导体陶瓷材料，其导电能力由以下因素决定：

能带结构：材料的价带与导带之间存在禁带宽度(约 0.1-0.5 eV)

载流子浓度：温度升高时，更多电子通过热激发跨越禁带进入导带，同时产生空穴

2. 温度 - 电阻关系

其数学表达式为 Steinhart-Hart 方程：

(frac{1}{T} = A + B cdot ln R + C cdot (ln R)^3)

其中：

T 为绝对温度(K)

R 为电阻值(Ω)

(A, B, C) 为材料常数(通常 C 可忽略简化为两参数方程)

关键参数：

B 值：材料常数，定义为 (B = ln(R_1/R_2) cdot (1/T_1 - 1/T_2)^{-1})

典型值范围：2000K ~ 6000K

B 值越大，温度灵敏度越高

3. 响应特性

时间常数：达到温度阶跃变化的 63.2% 所需时间(通常为 1-30 秒)

耗散系数：单位温升引起的功耗变化(mW/℃)

三、典型应用场景

1. 温度补偿电路

案例：在石英晶体振荡器中补偿温度漂移

电路设计：将 NTC 与晶体串联，利用其负温度系数抵消晶体的正温度特性

2. 高精度温度测量

案例：医疗电子体温计

校准方法：三点校准法(0℃冰水混合物、25℃恒温槽、100℃沸水)

精度控制：通过查表法补偿非线性误差

3. 过热保护装置

案例：锂电池保护板

动作机制：当温度超过阈值(如 60℃)，NTC 电阻骤降触发保护电路

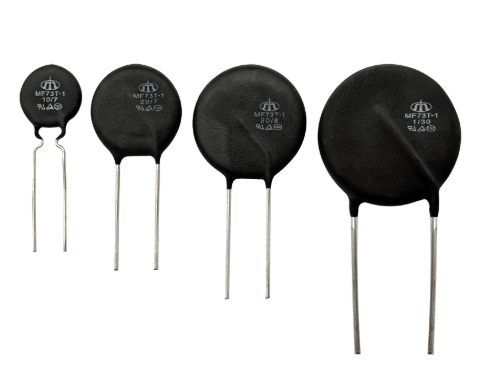

4. 浪涌电流抑制

案例：开关电源输入级

工作原理：冷态时高电阻限制开机浪涌，正常工作后因自热效应电阻降低

四、关键制造工艺

1. 材料配方优化

化学计量比控制：如 MnO₂:Co₃O₄:NiO = 5:3:2(摩尔比)

添加掺杂剂：Al₂O₃可提高材料稳定性

2. 成型与烧结

干压成型压力：80-150 MPa

烧结工艺：1200-1400℃保温 4 小时(空气 / 氮气气氛)

3. 电极制备

银浆涂覆：厚度控制在 5-10μm

烧结温度：750-850℃

4. 封装工艺

玻璃封装：适用于高温环境(-55℃~+300℃)

环氧树脂封装：成本低但耐温性差(-40℃~+125℃)

五、技术挑战与发展趋势

1. 当前技术瓶颈

非线性误差：需通过查表法或神经网络算法补偿

长期稳定性：高温高湿环境下材料老化问题

2. 前沿研究方向

纳米材料改性：添加 TiO₂纳米颗粒提高响应速度

集成化设计：与 ASIC 芯片集成实现智能温度传感器

柔性传感器：基于聚酰亚胺基底的可穿戴设备应用

六、选型与测试建议

1. 选型要点

温度范围：-80℃~+500℃(根据材料不同)

阻值范围：100Ω~10MΩ

功率特性：稳态功耗不超过额定值的 70%

2. 测试方法

恒温油槽测试：精度 ±0.01℃

动态响应测试：阶跃温度变化时的电阻响应曲线

总结：NTC 热敏电阻凭借其独特的温度特性，在工业控制、消费电子和新能源领域发挥着不可替代的作用。随着材料科学和制造工艺的进步，其性能将持续提升，为智能传感技术提供更可靠的解决方案。
