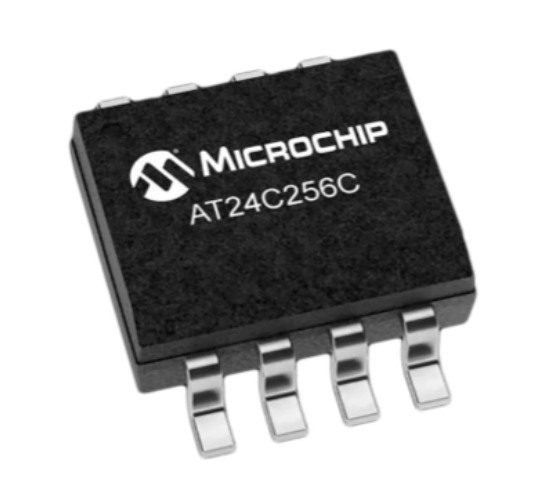

AT24C256是一款串行I2C接口的EEPROM(Electrically Erasable Programmable Read-Only Memory)存储器，广泛应用于各种需要非易失性数据存储的嵌入式系统中。下面将详细介绍AT24C256的资料手册参数分析、引脚说明以及读写程序示例。

一、资料手册参数分析

1. 基本参数

容量：256Kbit，即32KB(16位地址线，8位数据线)。

供电电压：1.8V至5.5V。

封装：常见的封装形式有TSOP、SOIC等。

访问时间：典型值为100ns(在5V时)。

擦写次数：>1,000,000次。

数据保留时间：>200年。

2. 工作模式

AT24C256支持标准的I2C接口，支持写保护引脚(WP)，可配置为字节写或页写模式。

3. 温度范围

工作温度：-40°C至+85°C。

存储温度：-65°C至+150°C。

二、引脚说明

AT24C256的引脚通常包括以下几个部分：

1. 电源与地线

VCC：正电源输入，通常为1.8V至5.5V。

GND：接地线。

2. I2C接口

A0, A1, A2(可选)：硬件地址引脚，用于在多个EEPROM间选择。

SCL：串行时钟输入。

SDA：串行数据/地址输入/输出。

3. 写保护

WP：写保护引脚，当WP接地时，EEPROM处于写保护状态，不能写入数据。

4. 其他

NC(Not Connected)：未连接引脚，通常悬空或接地。

三、读写程序示例

以下是一个基于C语言的AT24C256读写程序示例，这里假设你正在使用某种微控制器(如STM32)，并通过I2C接口与AT24C256通信。

1. 初始化I2C接口

首先，你需要初始化微控制器的I2C接口，这通常涉及设置I2C的频率、地址、中断等。

2. 写入数据

#define EEPROM_ADDRESS 0xA0 // 假设A0, A1, A2均为接地，则EEPROM的地址为0xA0

void EEPROM_Write(uint16_t address, uint8_t data) {
    // 发送开始信号
    I2C_GenerateSTART(I2C_Handle, ENABLE);

    // 发送EEPROM地址和写操作位
    I2C_Send7bitAddress(I2C_Handle, EEPROM_ADDRESS << 1, I2C_Direction_Transmitter);

    // 等待ACK
    while (!I2C_CheckEvent(I2C_Handle, I2C_EVENT_MASTER_BYTE_TRANSMITTED));

    // 发送内存地址（高位在前）
    I2C_SendData(I2C_Handle, (address >> 8) & 0xFF);
    while (!I2C_CheckEvent(I2C_Handle, I2C_EVENT_MASTER_BYTE_TRANSMITTED));
    I2C_SendData(I2C_Handle, address & 0xFF);
    while (!I2C_CheckEvent(I2C_Handle, I2C_EVENT_MASTER_BYTE_TRANSMITTED));

    // 发送数据
    I2C_SendData(I2C_Handle, data);
    while (!I2C_CheckEvent(I2C_Handle, I2C_EVENT_MASTER_BYTE_TRANSMITTED));

    // 发送停止信号
    I2C_GenerateSTOP(I2C_Handle, ENABLE);
}

3. 读取数据

uint8_t EEPROM_Read(uint16_t address) {
    uint8_t data;

    // 发送开始信号
    I2C_GenerateSTART(I2C_Handle, ENABLE);

    // 发送EEPROM地址和写操作位（注意这里还是写操作位，因为要先发送地址）
    I2C_Send7bitAddress(I2C_Handle
